IP MESH Radio Module สําหรับตํารวจทหาร 4W MIMO AES256 350MHz-4GHz สามารถปรับแต่งได้
คําแนะนํา

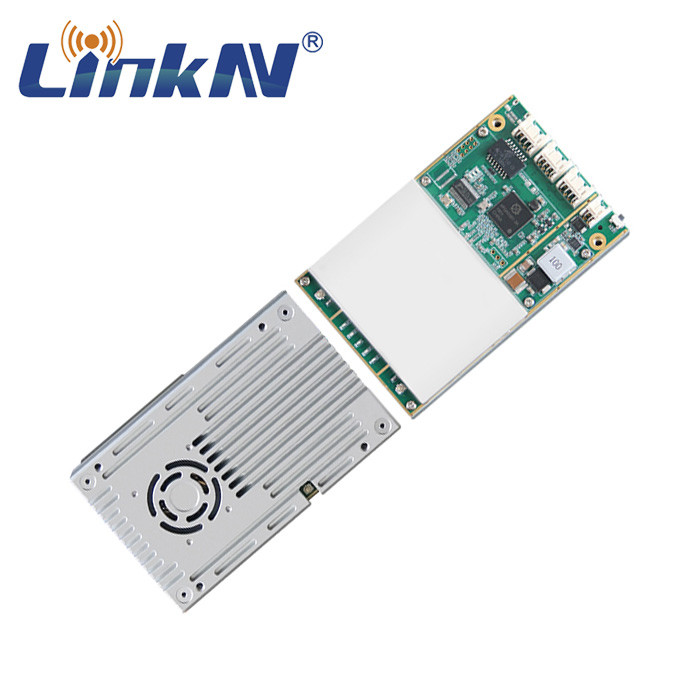

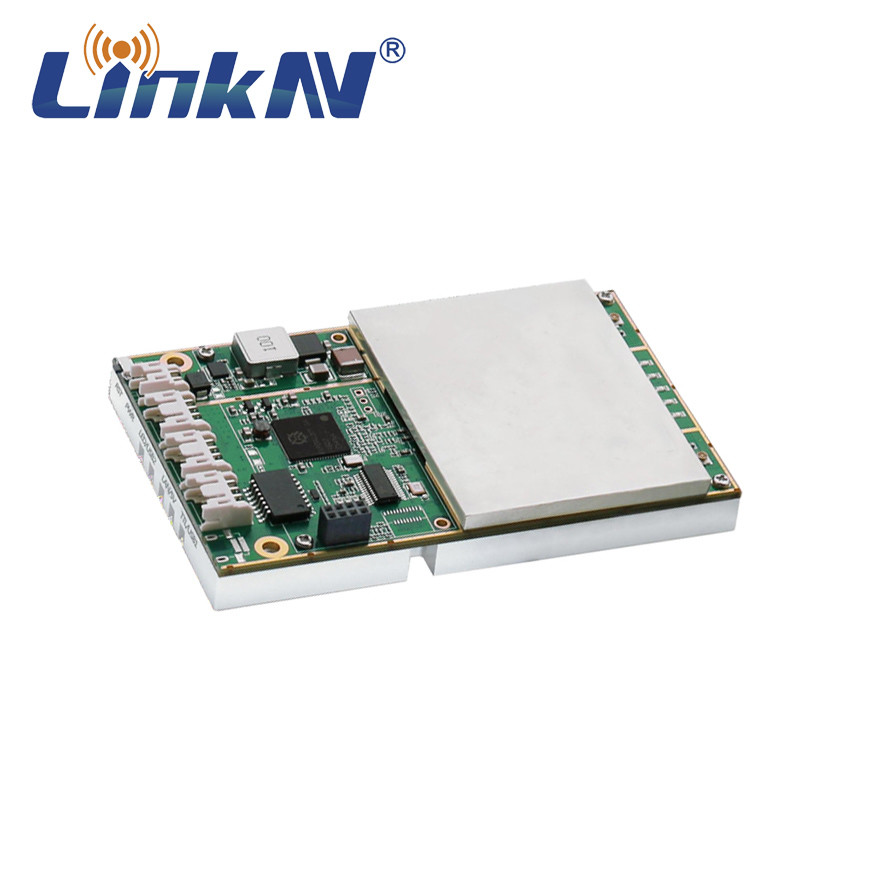

LKAV-6306 เป็นโมดูลวิทยุ IP MeSH ที่ทํางานในช่วง 1.4GHz มีความสามารถในเครือข่าย 9 โฮป 64 หน่วย, พลังการออก 4W (2x2 MIMO), อัตราการส่งข้อมูลสูงถึง 82Mbps และการเข้ารหัส AESเหมาะสําหรับการบันทึกวิดีโอในสถานที่ และสามารถใช้ได้อย่างกว้างขวางใน UAV / UGV / USV และการสื่อสารฉุกเฉินในสาขาป้องกันไฟการช่วยเหลือ การเฝ้าระวัง และตํารวจ
ลักษณะ
■ ความถี่ 350MHz-3.8GHz สามารถปรับเปลี่ยนได้
■ เครือข่าย Ad Hoc MIMO 2 ช่องทาง
■ อัตราการส่งข้อมูลสูงถึง 82Mbps
■ ระยะทางสูงสุด 20-50 กม.
■ ด้วยการเข้าถึง WiFi 2.4G
■ รองรับ 9-hop ไม่น้อยกว่า 64 หน่วย
■ รองรับการเข้ารหัส AES256
รายละเอียด
ความถี่ | 1430±30MHz (587±25MHz, 5MHz ต่อขั้นตอน) |
ความกว้างแบนด์วิท RF | 2M/5M/10M/20M/40MHz |
พลังการออก | 36dBm (4W 2x2 MIMO) |
ช่อง RF | 2T2R |
การ ได้ รับ ความ สัมผัส | - 97dBm สูงสุด |
อินเตอร์เฟซ RF | IPX*2 |
อินเตอร์เฟซ Wi-Fi | IPX*2 |
อินเตอร์เฟซ LAN | LAN*2 |
อินเตอร์เฟซ USB | USB*2 |
อินเตอร์เฟซลําดับ | TTL*2 |
ขนาดความเร็วสูงสุด | 82Mbps@40MHz |
การปรับปรุง |
OFDM: DSSS/CCK BPSK/QPSK COFDM: BPSK/QPSK/16-QAM/64-QAM |
การบริหาร | WebUI |
ความสามารถของเครือข่าย | 9-ฮอป ไม่น้อยกว่า 64 หน่วย |
อัตรา Baud | 1200bps~115200bps (ค่าตั้งค่า 115200bps) |
การเข้ารหัส | AES256 |
ไฟฟ้าเข้า | 12V-26V DC |
การบริโภคพลังงาน | อัตราเฉลี่ย 16W |
ขนาด | 105x63x17 มิลลิเมตร (L x W x H) |
น้ําหนัก | 140 กรัม |
ทํางานชั่วคราว | -40°C ~ +65°C |
อุณหภูมิเก็บรักษา | -45oC ~ +85oC |
ความชื้นในการทํางาน | 5% ~ 95% (ไม่กระชับ) |
ปริมาตร RF
คําอธิบายอินเตอร์เฟซ
1 อินเตอร์เฟซ RF ∙ U.FL (IPX เพศชาย)
2 อินเตอร์เฟซ RF ∙ U.FL (ชาย IPX)
3 ท่าอีเทอร์เน็ตสําหรับ HDMI Encoder/Decoder
จากบนไปล่าง ซ้ายไปขวา:
+5V | GND | RX+ | TX+ |
+5V | GND | RX- | TX- |
4 TTL USB1
จากบนไปล่าง ซ้ายไปขวา:
GND | TXD2/USB_D3- | RXD2/USB_D3+ | +3.3V |
GND | TXD1 | RXD1 | +3.3V |
5 LAN 5V+1
จากบนไปล่าง ซ้ายไปขวา:
GND | GND | 5V | 5V |
RX+ | RX- | TX+ | TX- |
6 LED USB2
จากบนไปล่าง ซ้ายไปขวา:
GND | USB_D+ | USB_D | +5V |
S1 | S2 | S3 | S4 |
7 สายพานไฟฟ้า
จากบนไปล่าง ซ้ายไปขวา:
+12V | GND |
+12V | GND |
8 ปุ่มรีเซ็ต
การสื่อสารลําดับ
กรุณาใช้สายอุปกรณ์ 3.3V ซีเรียล USB ถึง TTL เพื่อเชื่อมต่อคอมพิวเตอร์กับโมดูล (TTL-1)
บนเครื่องมือแก้ไขซีเรียลของคุณ กรุณาเลือกพอร์ตซีเรียลที่ถูกต้อง และการตั้งค่าอื่น ๆ ดังด้านล่าง:
Baud: 115200bps
ข้อมูล: 8 บิต
ความเท่าเทียม: ไม่มี
หยุด: 1 บิต
ขนาด
