การแนะนำ
AMP4060-700M เป็นเครื่องขยายสัญญาณเสียง COFDM ที่ออกแบบมาเป็นพิเศษสำหรับการส่งสัญญาณวิดีโอ UAV โดยมีขนาดเล็กและน้ำหนักเบา และรองรับย่านความถี่ 690-710MHz หรือปรับแต่งเองได้
คุณสมบัติ
■ ความเป็นเส้นตรงสูงและความน่าเชื่อถือสูง
■ ป้องกันวงจรเปิด ป้องกันการลัดวงจร และป้องกันการกระตุ้นตัวเองของระบบ
■ ความถี่ 690-710MHz หรือการปรับแต่ง
■ ตัวเรือนอะลูมิเนียมอัลลอยด์ที่ทนทาน
■ ขนาดเล็กและน้ำหนักเบา

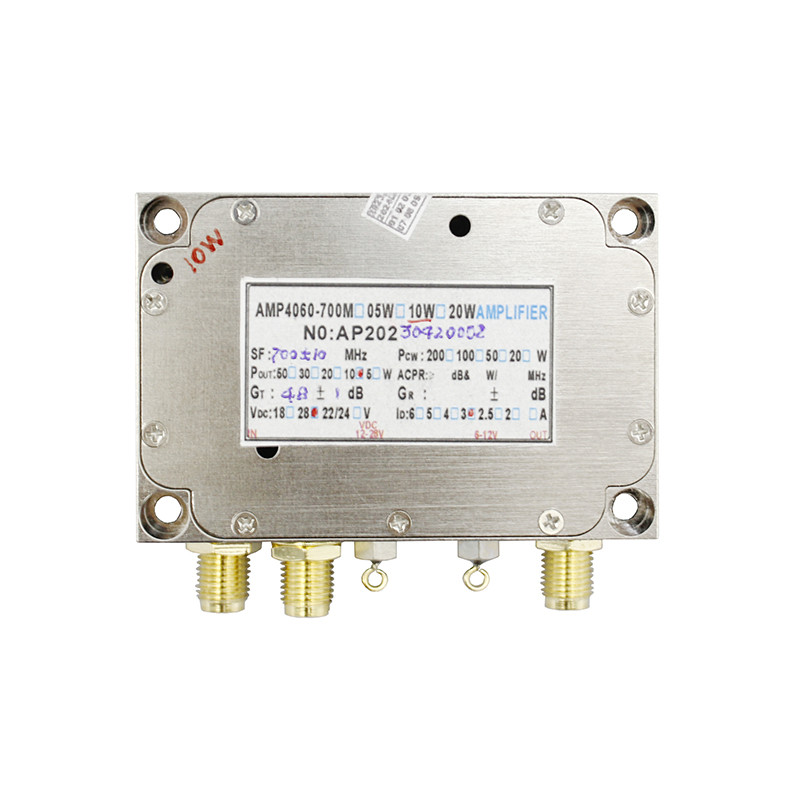

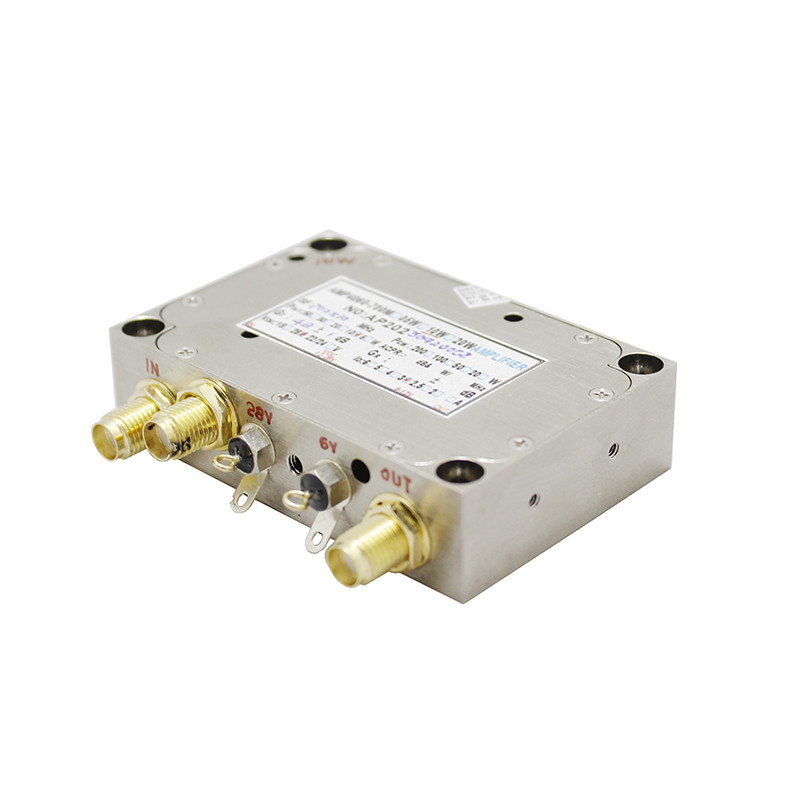

คำอธิบายแผง
1 รูยึด x4
② อินพุต RF – SMA F
3 สงวนไว้ (ไม่มีฟังก์ชัน)
④ กำลังไฟ PA – 28VDC (24-35VDC)
⑤ กำลัง PA GND
⑥ ควบคุมกำลังไฟเข้า - 6 ~ 12VDC PS: หากไม่มีกำลังไฟ 6-12V และมีเพียงกำลังหลัก 28V เทอร์มินัล 6-12V สำหรับการควบคุมสามารถเชื่อมต่อโดยตรงกับเทอร์มินัล 28V แบบขนานได้ แต่ประสิทธิภาพของแหล่งจ่ายไฟจะลดลงเล็กน้อย เนื่องจากเทอร์มินัล 6-12V เชื่อมต่อภายในกับชิปจ่ายไฟแบบอะนาล็อกตกคร่อมต่ำ 5V
⑦ ควบคุมพลังงาน GND
⑧ เอาต์พุต RF – SMA F
ข้อมูลจำเพาะ
| ช่วงความถี่ |
690~710MHz (หรือปรับแต่งเอง) |
| ได้รับ |
≥48dB±1dB (แบบปรับได้ 40~56dB) |
| การควบคุมการลดทอน |
≥15dB |
| ส.ร |
≥35~36dB (DVB-T 2, โหมด 8K, 40dBm, เบี่ยงเบนไปจากความถี่กลาง 4.3MHz) |
| ACPR |
≤-35~36dB@Pout=40dBm / ≤-25~30dB@41dBm@700±1MHz (นอกย่านความถี่ ±4.3MHz) |
| ความเรียบในวง |
≤ ±0.25dB (ค่าปกติ ±0.125dB) |
| อินเทอร์เฟซอินพุต/เอาต์พุต |
เอสเอ็มเอ เอฟ |
| ความต้านทานอินพุต/เอาต์พุต |
50Ω |
| กำลังไฟฟ้าเข้าสูงสุด |
-5dBm |
| การปราบปรามฮาร์มอนิก |
≤-30dBc (ฮาร์มอนิกที่สองที่ 1390~1410MHz) |
| อินพุต VSWR |
≤2 (โหลด50Ω) |
| เอาต์พุต VSWR |
≤1.5 (โหลด50Ω) |
| ความล่าช้าของกลุ่มญาติ |
≤20ns |
| แรงดันใช้งาน |
PA: 28V (24~35V);
การควบคุม: 6V (6~12V);
|
| ปัจจุบันทำงาน |
PA: 28V/2.0-2.5A @40dBm
การควบคุม: 8-12V/0.15A
|
| การป้องกันอุณหภูมิ |
ปิดเมื่อถึง 105 ℃;
เปิดเมื่ออุณหภูมิลดลงถึง 100 ℃;
|
| ขนาด |
40×60×15มม |
| น้ำหนัก |
72ก |
