LKAV 3624&3203 1.5km UGV Video Data Link CAN การควบคุมเสียงสองทิศ DC 10-30V
คําแนะนํา
LKAV-3624 & 3203 เป็นระบบส่งวิดีโอ 8 ช่องที่มีความแข็งแกร่งที่ออกแบบเป็นพิเศษสําหรับเครื่องขุดที่ไม่มีคนขับ, เครื่องบรรทุกถัง, เครื่องบรรทุกล้อ และ UGV.มีทางเข้าวีดีโอ 8 ช่อง (1080p AHD), CAN สําหรับการควบคุม, การฝังเสียง, 2x2W อัตรากําลังออก RF และระยะการส่งถึง 2 กม NLOS (5-10 กม LOS)
ลักษณะ
■ ปรับความถี่ 580 ± 20MHz
■ อัตราการส่งข้อมูลสูงถึง 82Mbps
■ ความแรงออก RF 2x2W
■ ระยะทางสูงสุด 2 กม NLOS (5-10 กม LOS)
■ DVR ที่ติดตั้งในระบบรองรับการควบคุม App และการสลับโหมด
■ รองรับเสียงสองทาง
■ รองรับการควบคุม CAN
■ รองรับการเข้าพลังงาน DC 10-30V
■ พร้อม HDMI ออกใน RX
■ รองรับการเข้ารหัส AES
■ รองรับ GPS
■ โครงการเรือนอัลลูมิเนียมเหล็กเหล็ก
รายละเอียด TX
| ความถี่ในการทํางาน | 562-612MHz |
| การปรับปรุง | BPSK/QPSK/16-QAM/64-QAM/CCK |
| พลังการออก RF | 36dBm (2x2W) |
| ความกว้างแบนด์วิท RF | 2M/5M/10M/20MHz/40MHz |
| ความรู้สึกทางดิจิทัล | 96dBm@5MHz BPSK |
| อัตราข้อมูล | สูงสุด 82Mbps |
| อินเตอร์เฟซการใส่วิดีโอ | เครื่องเชื่อมเครื่องบิน 8x 4-Pin GX12 |
| อินเตอร์เฟซ LAN | 3x RJ45 |
| รูปแบบวีดีโอ | 1080p/1080i/720p/720i |
| การรหัสวีดีโอ | H.264/H265 |
| อินเตอร์เฟซ RF | N F x2 |
| อินเตอร์เฟซ GPS | SMA F x1 |
| อินเตอร์เฟซไมโครโฟน | เครื่องเชื่อมเครื่องบิน 3 ปิน GX12 |
| อินเตอร์เฟซเสียง | เครื่องเชื่อมเครื่องบิน 3 ปิน GX12 |
| CAN Interface | เครื่องเชื่อมเครื่องบิน GX12 2 ปิน |
| การเข้ารหัส | AES |
| โลเตจการทํางาน | DC 24V (10-30V) |
| อินเตอร์เฟซพลังงาน | เครื่องเชื่อมเครื่องบิน 3 ปิน |
| ขนาด | 356x200x62mm (ไม่มีแอนเทนเน่) |
| น้ําหนัก | 3.45kg (ไม่มีแอนเทนเน่) |
| ทํางานชั่วคราว | -20°C ~ 70°C |
| การบริโภคพลังงาน | TBA |
รายละเอียดของ RX
| ความถี่ในการทํางาน | 562-612MHz |
| การปรับปรุง | BPSK/QPSK/16-QAM/64-QAM/CCK |
| พลังการออก RF | 36dBm (2x2W) |
| ความกว้างแบนด์วิท RF | 2M/5M/10M/20MHz/40MHz |
| ความรู้สึกทางดิจิทัล | 96dBm@5MHz BPSK |
| อัตราข้อมูล | สูงสุด 82Mbps |
| อินเตอร์เฟซออกเสียงวีดีโอ | 1x HDMI |
| อินเตอร์เฟซ LAN | 1x RJ45 |
| รูปแบบวีดีโอ | 1080p/1080i/720p/720i |
| การถอดรหัสวีดีโอ | H.264/H265 |
| อินเตอร์เฟซ RF | N F x2 |
| อินเตอร์เฟซ GPS | SMA F x1 |
| อินเตอร์เฟซไมโครโฟน PTT | 2x 3.5 มิลลิเมตร Earphone Jack |
| CAN Interface | เครื่องเชื่อมเครื่องบิน GX12 2 ปิน |
| การเข้ารหัส | AES |
| โลเตจการทํางาน | DC 24V (10-30V) |
| อินเตอร์เฟซพลังงาน | เครื่องเชื่อมเครื่องบิน 3 ปิน |
| ขนาด | ขนาด 483x300x45mm (ไม่มีแอนเทนเน่) |
| น้ําหนัก | 3.45kg (ไม่มีแอนเทนเน่) |
| ทํางานชั่วคราว | -20°C ~ 70°C |
| การบริโภคพลังงาน | TBA |

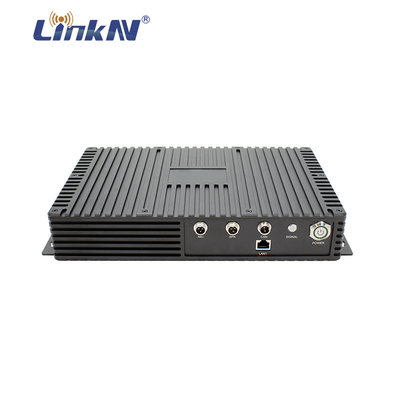

TX แผ่นหน้า
1 อินเตอร์เฟซไมโครโฟน
2 อินเตอร์เฟซของเครื่องเสียง
3 CAN อินเตอร์เฟซ
4 ตัวชี้สัญญาณ ✓ ปกติมีสีแดง/เขียวส่องไว
| สถานะของตัวชี้วัด | ความแข็งแรงของสัญญาณ | |||
| ยังสีเขียว | สายเชื่อมแข็งแรง | |||
| สีแดง/สีเขียวส่องสับสับ | สายเชื่อมกําลังจะขาด | |||
| ยังสีแดง | ไม่สามารถสร้างการเชื่อมต่อ | |||
| สีแดง | ลิงค์ไม่มั่นคง | |||
| SNR | สีตัวชี้ | อัตราการส่อง | Topology สี | ค่าทอปโลยี |
| 0 | สีแดง | ไม่มี | สีเขียว | 0 |
| 1-12 | สีแดง | 350ms | สีเขียว | 1-12 |
| 13-25 | สีแดง/สีเขียว | 350ms | สีเขียว | 13-25 |
| 26-35 | สีเขียว | 350ms | สีเขียว | 26-35 |
| 36-70 | ยังสีเขียว | ไม่มี | สีเขียว | 36-70 |
| > 70 | สีแดง | 120ms | สีเขียว | > 70 |
5 กดปุ่มเปิด / ปิด
6 LAN1 อินเตอร์เฟซ ✅ RJ45
แผ่นหลัง TX
1 อินเตอร์เฟซแอนเทนนา MESH N F
2 CH1 Video Input 4 pin GX12 พร้อมการออกพลังงาน DC 12V
3 CH2 Video Input 4 pinGX12 พร้อมการออกพลังงาน DC 12V
4 CH3 Video Input 4 pinGX12 พร้อมการออกกําลัง DC 12V
5 CH4 Video Input 4 pinGX12 พร้อมการออกพลังงาน DC 12V
6 CH5 Video Input 4 pinGX12 พร้อมการออกพลังงาน DC 12V
7 CH6 Video Input 4 pinGX12 พร้อมการออกพลังงาน DC 12V
8 CH7 Video Input 4 pinGX12 พร้อมการออกกําลัง DC 12V
9 CH8 Video Input 4 pinGX12 พร้อมการออกพลังงาน DC 12V
10 อินเตอร์เฟซแอนเทนนา GPS SMA F
11 Power Input Interface ∙ 3 pin เครื่องเชื่อมเครื่องบิน DC 10-30V
12 MESH อินเตอร์เฟซแอนเทนนา
13 LAN2 ท่าเรือ RJ45
สาย 14 LAN3 Port RJ45
แผ่นหน้า RX
1 กดปุ่มเปิด / ปิด
2 ตัวชี้สัญญาณ
| สถานะของตัวชี้วัด | ความแข็งแรงของสัญญาณ | |||
| ยังสีเขียว | สายเชื่อมแข็งแรง | |||
| สีแดง/สีเขียวส่องสับสับ | สายเชื่อมกําลังจะขาด | |||
| ยังสีแดง | ไม่สามารถสร้างการเชื่อมต่อ | |||
| สีแดง | ลิงค์ไม่มั่นคง | |||
| SNR | สีตัวชี้ | อัตราการส่อง | Topology สี | ค่าทอปโลยี |
| 0 | สีแดง | ไม่มี | สีเขียว | 0 |
| 1-12 | สีแดง | 350ms | สีเขียว | 1-12 |
| 13-25 | สีแดง/สีเขียว | 350ms | สีเขียว | 13-25 |
| 26-35 | สีเขียว | 350ms | สีเขียว | 26-35 |
| 36-70 | ยังสีเขียว | ไม่มี | สีเขียว | 36-70 |
| > 70 | สีแดง | 120ms | สีเขียว | > 70 |
ปุ่มโหมด 3 ผูกเปลี่ยนระหว่างโหมด Full Screen, Four-Split Screen, Eight-Split Screen และ Nine-Split Screen
4 ปุ่มสลับ ปุ่มกดเพื่อเลือก CAM01, CAM02, CAM03...CAM08
5 CAN Interface 2 Pin เครื่องเชื่อมเครื่องบิน
6 อินเตอร์คอม อินเตอร์เฟซ ?? สําหรับไมโครโฟนหัว K

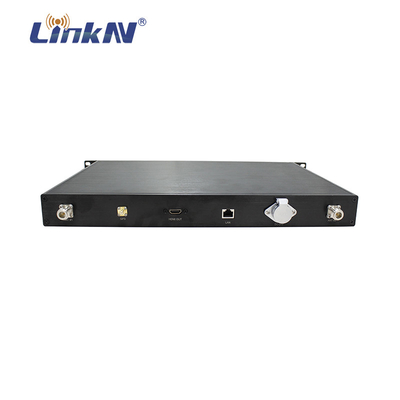

แผ่นหลัง RX
1 อินเตอร์เฟซแอนเทนนา MESH N F
2 อินเตอร์เฟซแอนเทนนา GPS SMA F
3 อินเตอร์เฟซ HDMI Output
4 สายด่วน LAN Port RJ45
5 Power Input Port ∙ 3 pin เครื่องเชื่อมเครื่องบิน DC 10-30V
