Mini Drone IP Video Data Link 5-15 กม. การเข้ารหัส AES
บทนำ
LKAV-3621V2 เป็นวิทยุ IP ขนาดเล็กแบบ OFDM ทำงานที่ย่านความถี่ 800MHz, 1.4GHz และ 2.4GHz พร้อมเทคโนโลยีการกระโดดความถี่ (FHSS) เพื่อให้มั่นใจถึงเสถียรภาพที่ดีแม้ในสภาวะการเคลื่อนที่อย่างรวดเร็ว รองรับอัตราข้อมูลสูงสุด 30Mbps และระยะการส่งข้อมูลสูงสุด 5-15 กม. จากอากาศสู่พื้นดิน เหมาะอย่างยิ่งสำหรับการใช้งานการส่งข้อมูลไร้สายระยะไกลและสตรีมข้อมูลสูง เช่น การเฝ้าระวัง, UAV, USV และหุ่นยนต์
คุณสมบัติ
■การปรับสัญญาณ TDD-OFDM
■รองรับ 3 แบนด์ (800HMz/1.4GHz/2.4GHz)
■รองรับ FHSS ภายในแต่ละแบนด์
■1.4/3/5/10/20MHz แบนด์วิดท์ช่องสัญญาณห้าช่อง
■สูงสุด 30Mbps@20MHz ทรูพุต
■รองรับการส่งข้อมูลแบบหนึ่งต่อหนึ่งและหนึ่งต่อหลาย
■รองรับข้อมูลอนุกรมและวิดีโอในเวลาเดียวกัน
■WebUI สำหรับการจัดการ
■การเข้ารหัส AES128 (ผู้ใช้กำหนด)
■การควบคุมสตรีมขาขึ้นและขาลง
■ขนาดกะทัดรัดและน้ำหนักเบา
■ตัวเรือนอะลูมิเนียมอัลลอยด์ที่ทนทาน
ข้อมูลจำเพาะ
| รายการ | พารามิเตอร์ |
| ความถี่ | 806~826MHz,1428~1448MHz,2401~2481MHz |
| แบนด์วิดท์ RF | 1.4MHz/3MHz/5MHz/10MHz/20MHz |
| ช่องสัญญาณ RF | 1T2R |
| กำลังขับ | 25dBm±2 |
| ความไว 800MHz |
10MHz:-103dBm 5MHz:-104dBm 3MHz:-106dBm |
| ความไว 1.4GHz |
10MHz:-103dBm 5MHz:-104dBm 3MHz:-106dBm |
| ความไว 2.4GHz |
20MHz:-99dBm 10MHz:-103dBm 5MHz:-104dBm 3MHz:-106dBm |
| ทรูพุตสูงสุด | สูงสุด 30Mbps@20MHz |
| การปรับสัญญาณ | BPSK, 16QAM และ 64QAM (TDD-OFDM) |
| โหมดเครือข่าย | หนึ่งต่อหนึ่งและหนึ่งต่อหลาย (สูงสุดหนึ่งถึงสิบหก) |
| อินเทอร์เฟซเสาอากาศ | 2x SMA |
| อินเทอร์เฟซอีเธอร์เน็ต | 2x พอร์ตอีเธอร์เน็ต (100M) |
| พอร์ตอนุกรม | 1x พอร์ต UART (TTL) |
| อัตราบอด | 115200bps |
| อินพุตวิดีโอ | IPCam |
| ความหน่วงของช่องสัญญาณ | 10ms |
| การเข้ารหัส | AES128 (ผู้ใช้กำหนด) |
| ความเร็วในการเคลื่อนที่ | รองรับไม่น้อยกว่า 300 กม./ชม. |
| อินพุตไฟ | 12VDC (7V-30V) |
| กระแสไฟทำงาน | ≤0.5A |
| การใช้พลังงาน | <6W (3.7W@7V, 4.5W@30V) |
| ขนาด | 78*52*18mm |
| น้ำหนัก | 85g |
| อุณหภูมิในการทำงาน | -40°C ~ +65°C |

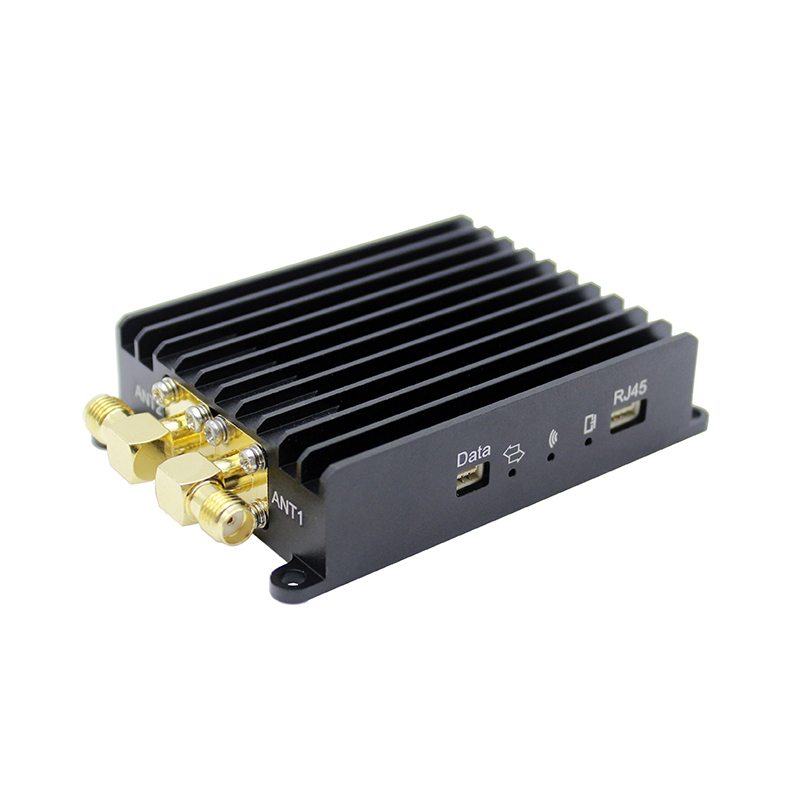

มุมมองด้านหน้า
การสื่อสารแบบอนุกรม
โปรดใช้สายอะแดปเตอร์อนุกรม USB to TTL 3.3V เพื่อเชื่อมต่อคอมพิวเตอร์ของคุณกับอุปกรณ์ (TTL)
บนเครื่องมือดีบักแบบอนุกรมของคุณ โปรดเลือกพอร์ตอนุกรมที่ถูกต้อง และการตั้งค่าอื่นๆ มีดังนี้:
Baud: 115200bps
ข้อมูล: 8 บิต
พาริตี: ไม่มี
หยุด: 1 บิต
หมายเหตุการใช้งาน
สามารถรับรู้การสื่อสารไร้สายแบบสองทางระยะไกล การสื่อสารแบบสองทางแบบจุดต่อจุด หรือการสื่อสารแบบสองทางแบบจุดต่อหลายจุด ในการสื่อสารแบบจุดต่อหลายจุด หากจำเป็นต้องถ่ายโอนการสื่อสารระหว่างโหนดการเข้าถึงสองโหนดผ่านโหนดกลาง โหนดแต่ละโหนดอยู่ในเครือข่ายท้องถิ่นไร้สายเดียวกัน และโหนดการเข้าถึงทั้งหมดสื่อสารกับโหนดกลางเพื่อแบ่งปันแบนด์วิดท์ไร้สาย และอุปกรณ์จะจัดสรรอัตราของระบบโดยอัตโนมัติอย่างสม่ำเสมอ การส่งข้อมูลจากโหนดกลางไปยังโหนดการเข้าถึงเรียกว่าดาวน์ลิงก์ และการส่งข้อมูลจากโหนดการเข้าถึงไปยังโหนดกลางเรียกว่าอัปลิงก์ ในการสื่อสารแบบจุดต่อจุดหรือแบบจุดต่อหลายจุด ดาวน์ลิงก์และอัปลิงก์ใช้แบนด์วิดท์ไร้สายร่วมกัน เมื่ออุปกรณ์ถูกจัดส่ง การตั้งค่าเริ่มต้นคืออัตราอัปลิงก์ต่ออัตราดาวน์ลิงก์ = 4:1 ดังนั้น หากใช้อุปกรณ์เพื่อส่งวิดีโอ IP Camera ควรเชื่อมต่อ IP camera กับโหนดการเข้าถึง อุปกรณ์จะปรับอัตราการส่งข้อมูลไร้สายโดยอัตโนมัติและแบบไดนามิกตามสตรีมข้อมูลที่ดำเนินการ เมื่อปริมาณข้อมูลที่ดำเนินการมีขนาดเล็กลง ระยะการส่งข้อมูลจะยาวขึ้นภายใต้เงื่อนไขเดียวกัน ดังนั้น เมื่อใช้อุปกรณ์เพื่อส่งวิดีโอ IP Camera จึงเป็นไปได้ที่จะเพิ่มระยะการส่งข้อมูลไร้สายโดยการลดอัตราบิตการเข้ารหัสวิดีโอ IP Camera อย่างเหมาะสม
เนื้อหาแพ็คเกจ
สำหรับการอ้างอิงเท่านั้น อาจมีการเปลี่ยนแปลงสำหรับแต่ละโครงการ
| ชื่อสินค้า | คำอธิบาย | จำนวน |
| TX | เครื่องส่งสัญญาณ (โหนดการเข้าถึง) | 1 |
| RX | ตัวรับสัญญาณ (โหนดกลาง) | 1 |
| เสาอากาศยาง | 1.4GHz, 3dBi, SMA Male | 2 |
| เสาอากาศ FRP | 1.4GHz, 5dBi, N type Male | 2 |
| สายอีเธอร์เน็ต | 4-pin to RJ45, 2m | 2 |
| สายต่อ | SMA M to SMA F, 30cm | 2 |
| สายต่อ | SMA M to Type N F with flange, 50cm | 2 |
| สาย TTL 3 พิน | สาย TTL 3 พินถึง 3 พิน, 10 ซม. | 2 |
| แหล่งจ่ายไฟ | แหล่งจ่ายไฟ 12V/1A DC | 2 |
