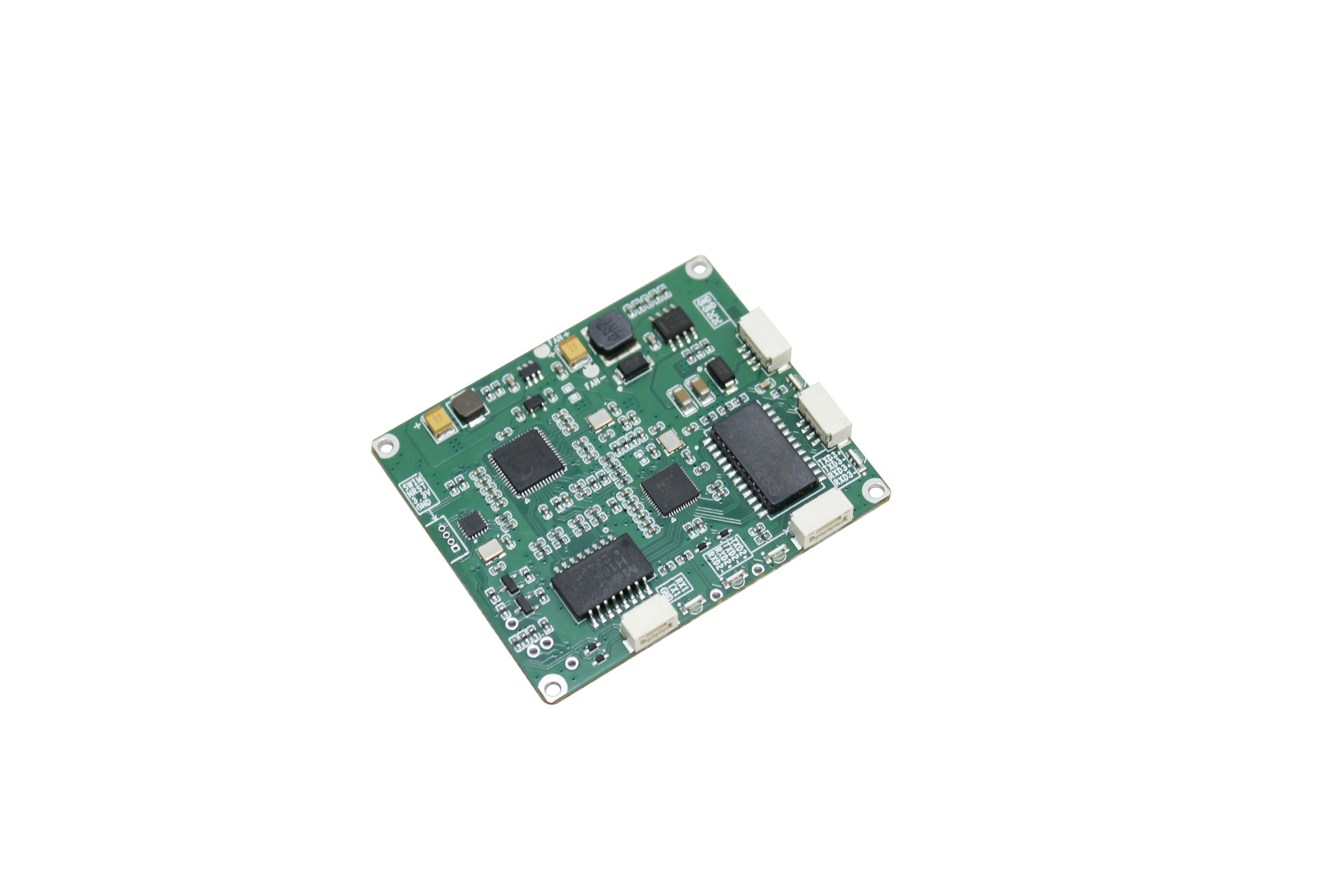

LKAV6312 15km FHSS แบรดแบนด์ OEM Mainboard IP Video Data Link Module
คําแนะนํา
LKAV-6312 เป็นโมดูลการส่งข้อมูลจุดต่อหลายจุด FHSS ระยะยาว ใช้การปรับปรุง OFDM และรองรับความกว้างแดนต่าง ๆมันช่วยลดความช้าของระบบได้อย่างมีประสิทธิภาพ, เพิ่มความสามารถในการส่งสัญญาณ และมีระยะทางการส่งสัญญาณยาว, ความสามารถในการส่งข้อมูลสูง, และความสามารถในการป้องกันการแทรกแซงที่แข็งแกร่งลดการบริโภคพลังงานและขนาดของระบบได้มากและตอบสนองความต้องการของลูกค้าในการพัฒนา UAV, วิดีโอเฝ้าระวังและสินค้าอื่น ๆ
ลักษณะ
■ การปรับปรุง TDD-OFDM
■ รองรับ 3 ช่วง (800HMz/1.4GHz/2.4GHz)
■ รองรับ FHSS
■ 1.4/3/5/10/20MHz ความกว้างแบนด์แช่องห้า
■ ความเร็วสูงสุด 30Mbps @ 20MHz
■ รองรับการถ่ายทอด 1 ต่อ 1 และ 1 ต่อหลาย
■ รองรับข้อมูลและวิดีโอในเวลาเดียวกัน
■ ความยาวสูงสุด 5-20km LOS (อากาศต่อพื้น)
■ WebUI สําหรับการจัดการ
■ การเข้ารหัส ZUC, SNOW3G และ AES สําหรับการเลือก
■ การควบคุมกระแสการเชื่อมโยงสูงและต่ํา
■ รองรับความดันความถี่ขนาดใหญ่ 9V-24V
■ ขนาดเล็กและน้ําหนักเบา
รายละเอียด
| รายการ | ปริมาตร |
| ความถี่ | 806 ~ 826MHz1427.9-1447.9MHz2401.5-2481.5MHz |
| ความกว้างแบนด์วิท RF | 1.4MHz / 3MHz / 5MHz / 10MHz / 20MHz |
| ช่อง RF | 1T2R |
| พลังการออก | 25dBm±2 |
| ความรู้สึก 800MHz |
10MHz:-103dBm 5MHz:-104dBm 3MHz:-106dBm |
| 1ความรู้สึก.4GHz |
10MHz:-103dBm 5MHz:-104dBm 3MHz:-106dBm |
| 2ความรู้สึก.4GHz |
20MHz:-99dBm 10MHz:-103dBm 5MHz:-104dBm 3MHz:-106dBm |
| ขนาดความเร็วสูงสุด | สูงสุด 30Mbps @ 20MHz |
| การปรับปรุง | BPSK, 16QAM และ 64QAM |
| รูปแบบเครือข่าย | 1 ต่อ 1 และ 1 ต่อหลาย (สูงสุด 1 ต่อ 16) |
| รูปแบบการส่ง | ยูนิแคสต์ มัลติแคสต์ |
| วิธีการตั้งค่า | WebUI |
| ป้องกันการกดดัน | สนับสนุนการกระโดดความถี่ข้ามช่วงเสียง |

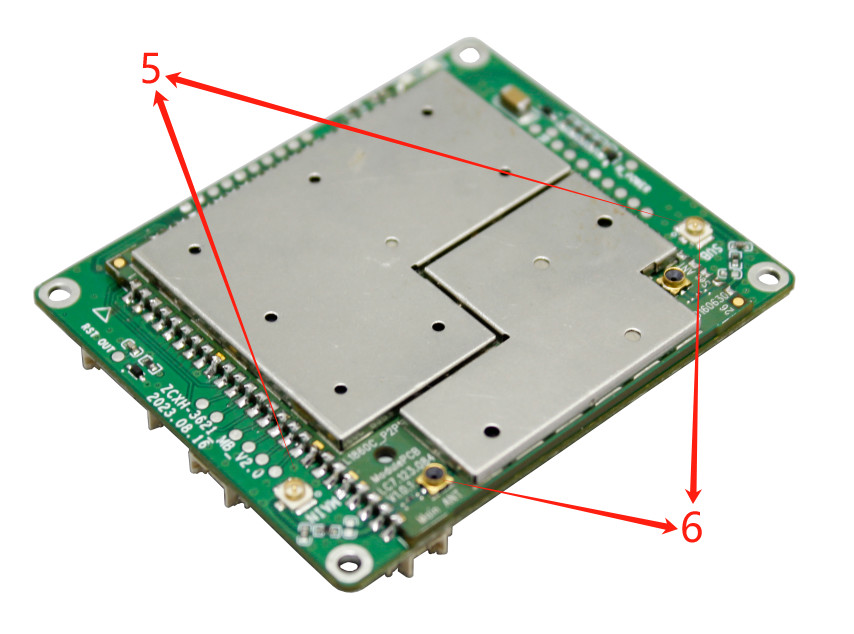

| อินเตอร์เฟซแอนเทนนา | 2x IPEX |
| อินเตอร์เฟซ Ethernet | 2x Ethernet Port (100M) |
| อินเตอร์เฟซลําดับ | 1x UART Port (TTL232) |
| อินเตอร์เฟซพลังงาน | 1x Port การทํางาน |
| อัตรา Baud | 115200bps |
| ความช้าของลิงค์ | 10ms |
| การเข้ารหัส | ZUC, SNOW3G, AES128 (กุญแจที่กําหนดโดยผู้ใช้) |
| ความเร็วการเคลื่อนไหว | รองรับความเร็วสูงสุด 300km/h |
| ไฟฟ้าเข้า | 12VDC (9V-24V) |
| กระแสการทํางาน | <0.5A |
| การบริโภคพลังงาน | < 37dBm |
| ขนาด | 58*48 มิลลิเมตร |
| น้ําหนัก | 25 กรัม |
| ทํางานชั่วคราว | -40°C ~ +65°C |

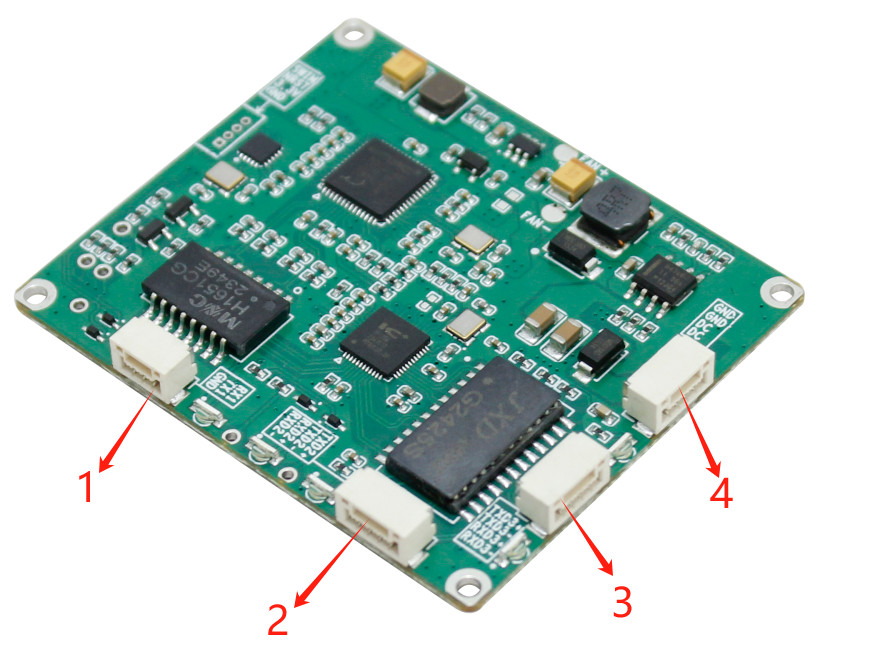

คําอธิบายอินเตอร์เฟซ
| Pใน# | 1 | 2 | 3 |
| Dการกําหนด | RX | TX | GND |
| Pใน# | 1 | 2 | 3 | 4 |
| Dการกําหนด | TX2+ | TX2- | RX2+ | RX2- |
| Pใน# | 1 | 2 | 3 | 4 |
| Dการกําหนด | TX3+ | TX3- | RX3+ | RX3- |
| Pใน# | 1 | 2 | 3 | 4 |
| Dการกําหนด | GND | GND | DC | DC |
การสื่อสารลําดับ
กรุณาใช้สายอุปกรณ์ 3.3V ซีเรียล USB ถึง TTL เพื่อเชื่อมต่อคอมพิวเตอร์และอุปกรณ์ (TTL)
บนเครื่องมือแก้ไขซีเรียลของคุณ กรุณาเลือกพอร์ตซีเรียลที่ถูกต้อง และการตั้งค่าอื่น ๆ ดังด้านล่าง:
Baud: 115200bps
ข้อมูล: 8 บิต
ความเท่าเทียม: ไม่มี
หยุด: 1 บิต
ขนาด
