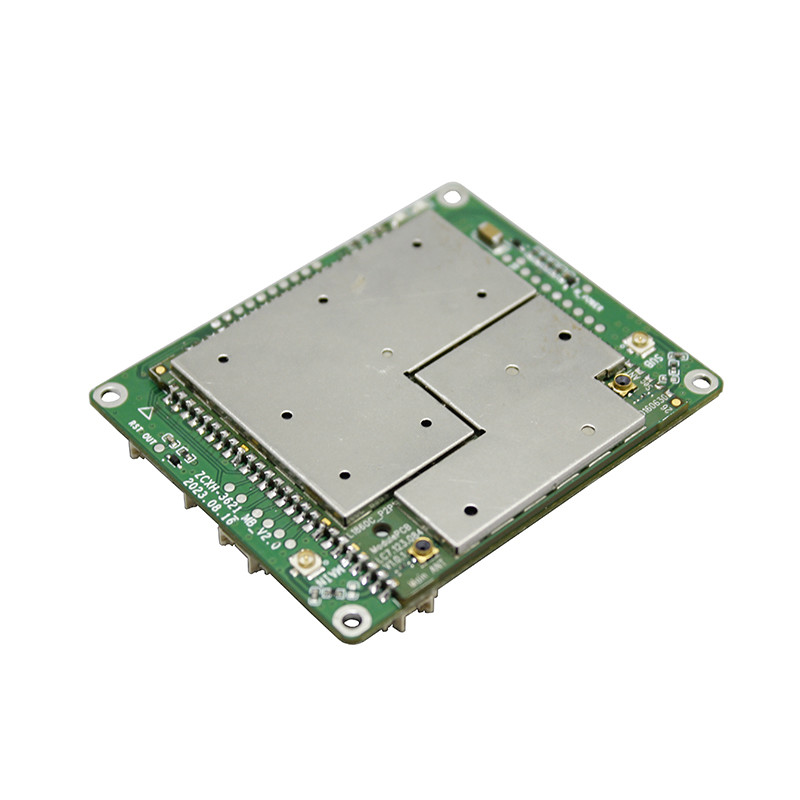

น้ําหนักเบา RS232 OEM Mainboard 5 กม UAV Video Data Link Module
5km UAV Video Data Link Module 500mw 350MHz-1800MHz สามารถปรับแต่งได้
เกี่ยวกับ LinkAV
สร้างขึ้นในปี 2005 บริษัท LinkAV ได้มุ่งมั่นในการออกแบบและผลิตระบบถ่ายภาพ/ส่งข้อมูลแบบเคลื่อนที่ไร้สาย รวมถึงซีรีส์ COFDM, IP MESH และ 4G-LTEด้วยกลุ่มวิศวกรมืออาชีพเพื่อให้บริการตามความต้องการ (OEM). LinkAV ให้บริการลูกค้าที่หลากหลายและต้องการสูง จากตํารวจ / ทหารถึงประชาชนทั่วไป, จาก UAV ถึง UGV / โรบอต, จากสนามน้ํามันถึงป่าไม้, จากต่างประเทศถึงประเทศจีน
LinkAV เป็นผู้ผลิตระบบสารสนเทศและสารสนเทศไร้สาย (OEM) ที่นําหน้าในประเทศจีนระบบเชื่อมต่อข้อมูลที่ทันสมัยของเรา เหมาะสําหรับการสื่อสารที่สําคัญในระบบแบบแท็กติกแบบไม่มีคนขับ เช่น ยานบินที่ไม่มีคนขับ (UGV), เครื่องบินไร้คนขับ (Drones, UAVs) และยานพาหนะบนพื้นดินไร้คนขับ (USVs) และถูกออกแบบให้มีความสามารถในการพกพาและความน่าเชื่อถือเป็นหลัก
คําแนะนํา
LKAV-6614 เป็นวิทยุ IP ขนาดเล็กที่ทํางานในช่วง 1400MHz โดยมีสเปคเตอร์แพร่หลายเพื่อให้มั่นคงดี แม้กระทั่งในสภาพการเคลื่อนไหวอย่างรวดเร็ว11 และสามารถเชื่อมต่อได้อย่างรวดเร็วกับอุปกรณ์อื่น ๆ เช่น เทอร์มินัลสมาร์ท Android ผ่าน USB หรืออินเตอร์เฟซเทอร์มินัลเครือข่ายมันสนับสนุนอัตราการส่งข้อมูลสูงถึง 90Mbps และระยะทางการส่งส่งถึง 2-3km (NLOS ดิน-ดิน) / 10-20km (LOS อากาศ-ดิน)เหมาะสําหรับการใช้งานแบบไร้สายในระยะไกลและการใช้งานแบบไร้สายในระยะสูงเช่น UAV/USV/UGV และการเฝ้าระวังแบบไร้สาย
ลักษณะ
■ ความถี่ 350MHz~1800MHz สามารถปรับเปลี่ยนได้
■ สนับสนุนการกระจายสเปคตรัม
■ 2.5/5/10/20/40MHz ความกว้างแบนด์เวท ปรับได้
■ ความเร็วสูงสุด 90Mbps @ 40MHz
■ การถ่ายทอด IP อย่างโปร่งใส
■ รองรับการถ่ายทอดวิดีโอและข้อมูลในเวลาเดียวกัน
■ ระยะทางไกลถึง 10-20km (LOS สายอากาศ-พื้นดิน)
■ WebUI สําหรับการจัดการ
■ การเข้ารหัส WPA-PSK/WAP2-PSK (รหัสผ่านที่กําหนดโดยผู้ใช้)
■ ขนาดเล็กและน้ําหนักเบา
รายละเอียด
| ความถี่ | 1412MHz ~ 1462MHz (350MHz-1800MHz สามารถปรับแต่งได้) |
| ความกว้างแบนด์วิท RF | 2.5M/5M/10M/20M/40MHz |
| พลังการออก | 27dBm |
| การ ได้ รับ ความ สัมผัส | สูงสุด -96dBm@20MHz 6Mbps |
| ขนาดความเร็วสูงสุด | สูงสุด 90Mbps@40MHz |
| ประเภทการปรับปรุง |
BPSK, QPSK, CCK, OFDM, COFDM 16-QAM, 32-QAM, 64-QAM |
| การบริหาร | WebUI |
| อินเตอร์เฟซ RF | MMCX |
| เลขช่อง | 14 |
| อินเตอร์เฟซ Ethernet | 1x Ethernet (100M) |
| Port ซีเรียล | 1xTTL, 1xRS232 |
| อัตรา Baud | 1200bps ~ 115200bps (ค่าตั้งค่า 115200bps) |
| การเข้ารหัส | WPA-PSK/WAP2-PSK (นิยามโดยผู้ใช้) |
| ไฟฟ้าเข้า | 9-24V |
| การบริโภคพลังงาน | อัตราเฉลี่ย 3-37dBm, สูงสุด 8W |
| ขนาด | 62 x 45.3 x 7 มิลลิเมตร (L x W x H) |
| น้ําหนัก | 20 กรัม |
| ทํางานชั่วคราว | -40°C ~ +65°C |
| ความชื้นในการทํางาน | 5% ~ 95% (ไม่กระชับ) |
| อุณหภูมิเก็บรักษา | -40°C ~ +85°C |
ปารามิเตอร์ RF
| TX | ||||||||||||||
| รายการ | ประเภทการปรับปรุง | อัตราการส่งข้อมูล (20MHz) | พลังการออก | |||||||||||
| 0 | BPSK | 7.2Mbps | 27dBm | |||||||||||
| 1 | QPSK | 14.2Mbps | 27dBm | |||||||||||
| 2 | QPSK | 21.7Mbps | 27dBm | |||||||||||
| 3 | 16-QAM | 28.9Mbps | 27dBm | |||||||||||
| 4 | 16-QAM | 43.3Mbps | 27dBm | |||||||||||
| 5 | 64-QAM | 57.8Mbps | 26dBm | |||||||||||
| 6 | 64-QAM | 65.0Mbps | 25dBm | |||||||||||
| 7 | 64-QAM | 72.2Mbps | 25dBm | |||||||||||
| RX | ||||||||||||||
| รายการ | ประเภทการปรับปรุง | อัตราการส่งข้อมูล (20MHz) | ความรู้สึก | |||||||||||
| 0 | BPSK | 7.2Mbps | -97dBm | |||||||||||
| 1 | QPSK | 14.2Mbps | -97dBm | |||||||||||
| 2 | QPSK | 21.7Mbps | - 95dBm | |||||||||||
| 3 | 16-QAM | 28.9Mbps | -92dBm | |||||||||||
| 4 | 16-QAM | 43.3Mbps | - 91dBm | |||||||||||
| 5 | 64-QAM | 57.8Mbps | - 87dBm | |||||||||||
| 6 | 64-QAM | 65.0Mbps | - 84dBm | |||||||||||
| 7 | 64-QAM | 72.2Mbps | -80dBm | |||||||||||
| ช่องทาง | ||||||||||||||
| ช่องทาง | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | |||
| ความถี่ | 1412 | 1417 | 1422 | 1427 | 1432 | 1437 | 1442 | 1447 | 1452 | 1457 | 1462 | |||
ขนาด
รายละเอียดของพานีล
1 อินเตอร์เฟซ RF - MMCX
2 ท่า TTL ซีเรียล (4 พิน)
3 สายพานลําดับ RS232 (4 พิน)
สายพาน USB 4 ปิน
5 พอร์ต USB (4 พิน)
6 ท่า Ethernet (4-pin)
7 สายไฟฟ้า (4 ปิน)
8 ท่าทาง HDMI (พิเศษ)
9 สายพานลําดับภายใน (ถูกจองไว้)
การใช้งาน
FAQ
Q1: คุณเป็นผู้ผลิตหรือบริษัทค้า?
เราเป็นผู้ผลิตมืออาชีพ ที่เชี่ยวชาญในระบบส่งสัญญาณไร้สาย
Q2: ทําไมผมต้องเลือกคุณ?
คุณจะได้รับราคาที่สามารถแข่งขันได้ คุณภาพดีที่สุด บริการที่พอใจ และการรับประกันยาวนาน
Q3: คุณสามารถให้บริการสินค้าแบบไหน?
บริการ OEM และ ODM
Q4: คุณให้การรับประกันแบบไหน?
เราให้การรับประกัน 1 ปี และดูแลตลอดชีวิต
คําถามที่ 5: เงื่อนไขการชําระเงินคืออะไร?
เรายอมรับการโอนเงินทางธนาคาร PayPal หรือการชําระเงินสด
Q6: การบรรจุและการขนส่ง?
กระเป๋ากล่องสีน้ําตาลเฉลี่ย & ส่งผ่าน DHL, FedEx, UPS, TNT หรือทางอากาศ / ทะเล
Q7: ส่งเร็วแค่ไหน?
1-3 สัปดาห์สําหรับรุ่นปกติและ 3-5 สัปดาห์สําหรับรุ่นที่กําหนดเอง
Q8: ผมสั่งตัวอย่าง 1 ตัวเพื่อทดสอบได้ไหม?
ใช่ เราต้อนรับการสั่งซื้อตัวอย่าง ตัวอย่างผสมผสานก็ยอมรับได้
Q9: คุณมี MOQ จํากัด?
ไม่มีขีดจํากัด 1 เปอร์เซ็นต์เป็นที่ยอมรับ
Q10: จะพิมพ์โลโก้ของผมบนสินค้าได้มั้ย?
ใช่ครับ กรุณาแจ้งเราอย่างเป็นทางการ ก่อนการผลิต และยืนยันการออกแบบครั้งแรก
