LKAV3621 320mw 15km UAV Drone วิดีโอ IP MESH ข้อมูลลิงค์
คําแนะนํา
LKAV3621 เป็นวิทยุ OFDM IP ขนาดเล็กที่ทํางานในช่วง 800MHz, 1.4GHz และ 2.4GHz, ด้วยเทคโนโลยีกระโดดความถี่ (FHSS) เพื่อให้มีความมั่นคงที่ดีแม้กระทั่งในสภาพการเคลื่อนไหวอย่างรวดเร็ว.มันรองรับอัตราการส่งข้อมูลสูงถึง 30Mbps และระยะทางการส่งข้อมูลสูงถึง 10-20km สากลถึงพื้นดิน, เหมาะสมสําหรับการใช้งานส่งสัญญาณไร้สายระยะไกลและกระแสข้อมูลสูง เช่น การเฝ้าระวัง / UAV / USV / โรบอติกส์
ลักษณะ
■การปรับเปลี่ยน TDD-OFDM
■รองรับ 3 ช่วง (800HMz/1.4GHz/2.4GHz)
■รองรับ FHSS ในแต่ละช่วง
■ 1.4/3/5/10/20MHz ความกว้างแบนด์แช่องห้า
■อัตราการผ่านสูงสุด 30Mbps @ 20MHz
■รองรับการถ่ายทอด 1 ต่อ 1 และ 1 ต่อหลาย
■รองรับข้อมูลลําดับและวิดีโอในเวลาเดียวกัน
■สูงสุด 10-20km LOS (อากาศต่อพื้นดิน)
■WebUI สําหรับการจัดการ
■การเข้ารหัส AES128 (กําหนดโดยผู้ใช้)
■การควบคุมกระแสการเชื่อมต่อแบบอัพลิงค์และดาวน์ลิงค์
■ขนาดเล็กและเบา
■กระเป๋าสะพายเหล็กอัลลูมิเนียม
รายละเอียด
| ความถี่ | 806~826MHz, 1428~1448MHz, 2401~2481MHz |
| ความกว้างแบนด์วิท RF | 1.4MHz / 3MHz / 5MHz / 10MHz / 20MHz |
| พลังการออก | 25dBm (300mw) |
| ความรู้สึก 800MHz |
10MHz:-103dBm 5MHz:-106dBm 3MHz:-108dBm |
| 1ความรู้สึก.4GHz |
10MHz:-103dBm 5MHz:-106dBm 3MHz:-108dBm |
| 2ความรู้สึก.4GHz |
20MHz:-99dBm 10MHz:-102dBm 5MHz:-104dBm 3MHz:-106dBm |
| ขนาดความเร็วสูงสุด | สูงสุด 30Mbps @ 20MHz |
| การปรับปรุง | BPSK, 16QAM และ 64QAM (TDD-OFDM) |
| รูปแบบเครือข่าย | 1 ต่อ 1 และ 1 ต่อหลาย (สูงสุด 1 ต่อ 16) |
| อินเตอร์เฟซแอนเทนนา | 2x สายเชื่อม SMA F |
| อินเตอร์เฟซ Ethernet | 2x Ethernet Port (100M) |
| Port ซีเรียล | 1x UART Port (TTL232) |
| อัตรา Baud | 115200bps |
| การใส่วิดีโอ | IPCam |
| ความช้าของช่องทาง | 10ms |
| การเข้ารหัส | AES128 (นิยามโดยผู้ใช้) |
| ความเร็วการเคลื่อนไหว | รองรับความเร็วไม่ต่ํากว่า 120km/h |
| ไฟฟ้าเข้า | DC 12V |
| กระแสทํางาน | ≤0.5A |
| การบริโภคพลังงาน | < 6W |
| ขนาด | 102*52*21.5 มิลลิเมตร |
| น้ําหนัก | 124 กรัม |
| ทํางานชั่วคราว | -20°C ~ +55°C |
| อุณหภูมิเก็บรักษา | -40°C ~ +65°C |

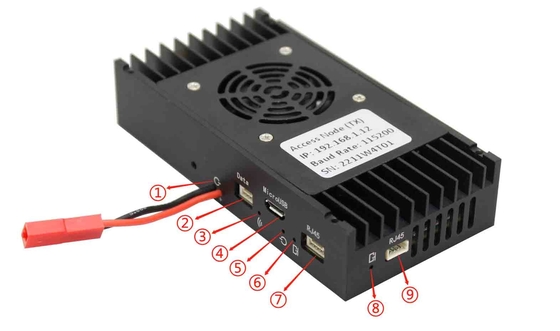

มุมหน้า
1 สายไฟฟ้า - เส้นทางการเข้าไฟฟ้า สีแดงคือ VDD สีดําคือ GND
2 สาย UART ข้อมูล (GND, Rx, Tx) ¢ 3.3V TTL
3 ตัวชี้แจงสถานะเชื่อมต่อ - เมื่ออุปกรณ์ทํางานเป็นโน้ตการเข้าถึง หากการเชื่อมต่อกับโน้ตกลางปกติ ตัวชี้แจงจะเปิดอยู่เสมอ เมื่ออุปกรณ์ทํางานเป็นโน้ตกลางตัวชี้วัดนี้ปิด.
4 Micro USB Port - สําหรับการบํารุงรักษาโปรแกรมของอุปกรณ์
5 ตัวชี้วัด (สีแดง) สําหรับพลังงาน - ติดตลอดเวลาระหว่างการทํางานปกติ
6 ตัวชี้วัดสําหรับ Ethernet Port 2 ✓ แสงส่องตามการไหลของข้อมูลเมื่อทํางานปกติ
7 Ethernet Port 2 (RN, RP, TN, TP) - Ethernet port 1 และ 2 มีพานภายใน
8 ตัวชี้วัดสําหรับ Ethernet Port 1 ✓ แสงส่องตามการไหลของข้อมูลเมื่อทํางานปกติ
9 Ethernet Port 1 (RP, RN, TP, TN) - Ethernet port 1 และ 2 มีการเชื่อมต่อภายใน

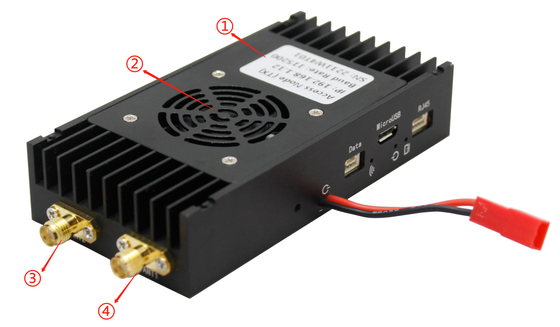

มองหลัง
1 กล่องสินค้า
2 ทางเข้าอากาศ - สําหรับพัดลมเย็น
3 ANT2 Port - แอนเทนน์ช่วย ทําหน้าที่รับช่วย ไม่มีการส่ง
4 ช่อง ANT1 ช่องแอนเทนน์หลัก รูปแบบการทํางานคือ TDD ส่ง/รับ
การสื่อสารลําดับ
กรุณาใช้สายอุปกรณ์ 3.3V ซีเรียล USB ถึง TTL เพื่อเชื่อมต่อคอมพิวเตอร์และอุปกรณ์ (TTL)
บนเครื่องมือแก้ไขซีเรียลของคุณ กรุณาเลือกพอร์ตซีเรียลที่ถูกต้อง และการตั้งค่าอื่น ๆ ดังด้านล่าง:
Baud: 115200bps
ข้อมูล: 8 บิต
ความเท่าเทียม: ไม่มี
หยุด: 1 บิต
หมายเหตุการใช้งาน
มันสามารถทําการสื่อสารไร้สายระยะไกลสองทาง สื่อสารสองทางจุดต่อจุด หรือสื่อสารสองทางจุดต่อหลายจุดหากการสื่อสารระหว่างโน้ดการเข้าถึงสองโน้ดจําเป็นต้องโอนผ่านโน้ดกลาง, ทุกหน่วยงานอยู่ในเครือข่ายพื้นที่ท้องถิ่นไร้สายเดียวกัน และหน่วยงานการเข้าถึงทั้งหมดสื่อสารกับหน่วยงานกลาง เพื่อแบ่งแบนด์วิดท์ไร้สายและอุปกรณ์จะอัตโนมัติจัดสรรอัตราการระบบอย่างเท่าเทียมกันการส่งข้อมูลจากโน้ดกลางไปยังโน้ดการเข้าถึงเรียกว่า ดาวน์ลิงค์ และการส่งข้อมูลจากโน้ดการเข้าถึงไปยังโน้ดกลางเรียกว่า อัพลิงค์ในการสื่อสารจุดต่อจุด หรือจุดต่อหลายจุด, ดาวน์ลิงค์และอัพลิงค์แบ่งแบนด์วิดท์ไร้สาย เมื่ออุปกรณ์ถูกส่งไป การตั้งค่าโดยกําหนดตัวคืออัตราส่วนของอัตราการอัพลิงค์กับอัตราการอัพลิงค์ = 4:1ดังนั้น หากใช้อุปกรณ์ในการส่งวีดีโอกล้อง IP กล้อง IP ควรเชื่อมต่อกับหน่วยการเข้าอุปกรณ์จะปรับอัตโนมัติและไดนามิกอัตราการส่งสัญญาณไร้สายตามกระแสข้อมูลที่นํา. เมื่อปริมาณของข้อมูลที่นําไปยังเล็กกว่า, ระยะทางการถ่ายทอดจะยาวขึ้นภายใต้สภาพเดียวกัน ดังนั้นเมื่อใช้อุปกรณ์ในการถ่ายทอดวีดีโอกล้อง IP,สามารถเพิ่มระยะทางการส่งสัญญาณไร้สายโดยการลดอัตราบิตที่เหมาะสมของ IP Camera Video Encoding.
การใช้งาน
เนื้อหาของแพ็คเกจ
เพียงเพื่ออ้างอิงเท่านั้น โดยอาจมีการเปลี่ยนแปลงสําหรับแต่ละโครงการ
| ชื่อรายการ | คําอธิบาย | Qty |
| TX | เครื่องส่ง (ทางเข้า) | 1 |
| RX | เครื่องรับ (ศูนย์กลาง) | 1 |
| แอนเทนนายาง | 1.4GHz, 3dBi, SMA เพศชาย | 2 |
| อานเตนนา FRP | 1.4GHz, 5dBi, N ชาย | 2 |
| เคเบิลอีเทอร์เน็ต | 4 ปินต่อ RJ45 2m | 2 |
| สายขยาย | SMA M ถึง SMA F 30 ซม. | 2 |
| สายขยาย | SMA M ถึงประเภท N F พร้อมฟลานจ์ 50 ซม. | 2 |
| สาย TTL 3 ปิน | สาย TTL 3-pin ถึง 3-pin 10 ซม. | 2 |
| พลังงาน | พลังงานพลังงานแบบ DC 12V/1A | 2 |
