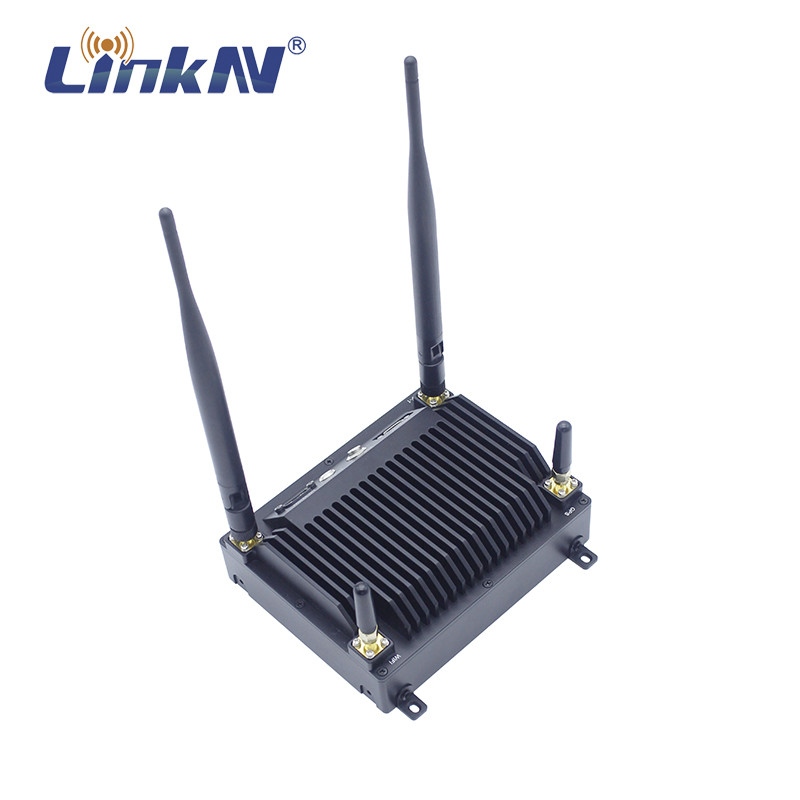

UAV ระยะยาวกระโดดความถี่ Video Data Link MANET AES256
คําแนะนํา
MANET9402 เป็นตัวรับแร้งแร้งแร้งแร้งแร้งแร้งแร้งแร้งแร้งแร้งแร้งแร้งแร้งแร้งแร้งแร้งแร้งแร้ง แร้งแร้งแร้งแร้งแร้ง แร้งแร้งแร้ง แร้งแร้งแร้ง แร้งแร้งแร้ง แร้งแร้งแร้ง แร้งแร้งแร้ง แร้งแร้งแร้ง แร้งแร้งแร้ง แร้งแร้งแร้ง แร้งแร้ง แร้งแร้งแร้ง แร้งแร้ง แร้งแร้ง แร้งแร้ง แร้งแร้ง แร้งแร้ง แร้งแร้ง แร้งแร้ง แร้งแร้ง แร้งแร้ง แร้งแร้ง แร้งแร้ง แร้งแร้ง แร้งแร้ง แร้งแร้งมันรองรับ FHSS (Frequency Hopping) และ IFS (Intelligent Frequency Selection). ให้ผลิตพลังงานเต็ม 10 วัตต์. มันเหมาะสําหรับการจัดจําหน่าย Mesh หลากหลาย เช่น ความปลอดภัยสาธารณะ, ตํารวจอาวุธ, การควบคุมไฟและความสามารถหลายกระโดดของมันสามารถเพิ่มระยะทางการส่งสัญญาณได้มาก, แต่ละกระโดดสามารถครอบคลุม 50-120 กิโลเมตรจากอากาศไปอากาศ (LOS) อัตราการส่งข้อมูลสูงถึง 56Mbps ทําให้สามารถส่งวิดีโอ, ข้อมูลและเสียงพร้อมกันได้ง่ายการเข้ารหัส AES256 รับประกันความปลอดภัยของการส่งข้อมูล.
ลักษณะ
■ รองรับเครือข่ายมือถือเฉพาะ (MANET)
■ ความถี่ 1300-1500MHz ( 70MHz-6GHz สามารถปรับปรุง)
■ รองรับ FHSS และ IFS (การเลือกความถี่ที่ฉลาด)
■ รองรับการเข้ารหัส AES256
■ พลังงานออก 2x5W
■ อัตราการส่งข้อมูลสูงถึง 56Mbps
■ รองรับถึง 32 หน่วย
■ รองรับ GPS/BD/GLONASS (GNSS)
■ การถ่ายทอดข้อมูล IP ที่โปร่งใส
■ รองรับการจัดการ WebUI
■ พร้อมเข้า HDMI
รายละเอียด
| ปริมาตร RF | |
| ความถี่ตามปกติ | 1300-1500MHz ( 70MHz-6GHz สามารถปรับแต่งได้) |
| ความกว้างแบนด์วิทของช่องทาง | 2.5M/5M/10M/20MHz (40MHz เป็นตัวเลือก) |
| รูปแบบคลื่น RF | TDD-COFDM (2T2R) |
| พลังการออก | 2x5W ปรับขั้นตอน 1dBm |
| มี ความ สัมผัส | -100dBm@2.5MHz |
| ประเภทการปรับปรุง | BPSK/QPSK/16QAM/64QAM (ปรับปรุง) |
| FHSS | ไม่จําเป็น (> 1000 hop/s) |
| IFS | ไม่จําเป็น |
| ปริมาตรเครือข่าย | |
| ขนาดเครือข่าย | สูงสุด 32 หน่วย |
| ความสามารถหลายกระโดด | 15 กระโดด (ข้อความสั้น); 10 กระโดด (เสียง); 8 กระโดด (วิดีโอ) |
| ระยะทาง |
70-120km (LOC สากล-อากาศ) 30-ระยะทางยาว (LOS ดิน-ดิน) |
| อัตราข้อมูล | สูงสุด 28Mbps @ 10MHz & 56Mbps @ 20MHz |
| การล่าช้า | 7ms@2.5MHz/ฮอป |
| ความเร็วการเคลื่อนไหว | > 1000km/h |
| เวลาเริ่มต้น | 27s |
| การตั้งตําแหน่ง | GPS/BD/GLONASS (GNSS) |
| เวลาเข้าถึงเครือข่าย | < 1s |
| การขยายเครือข่าย | WIFI AP |
| ปริมาตรไฟฟ้า | |
| โลเตจการทํางาน | 12-36V DC |
| การบริโภคพลังงาน | ≤ 237dBm |
| ภาวะทางกายภาพ/สิ่งแวดล้อม | |
| น้ําหนัก | 820 กรัม |
| ขนาด | 142*116*40 มิลลิเมตร |
| ทํางานชั่วคราว | -40°C ~ 70°C |
| อินเตอร์เฟซ | |
| อินเตอร์เฟซ LAN | * 1 |
| อินเตอร์เฟซลําดับ | RS232*1 (หรือ TTL) |
| อินเตอร์เฟซวีดีโอ | มินิ HDMI*1 |

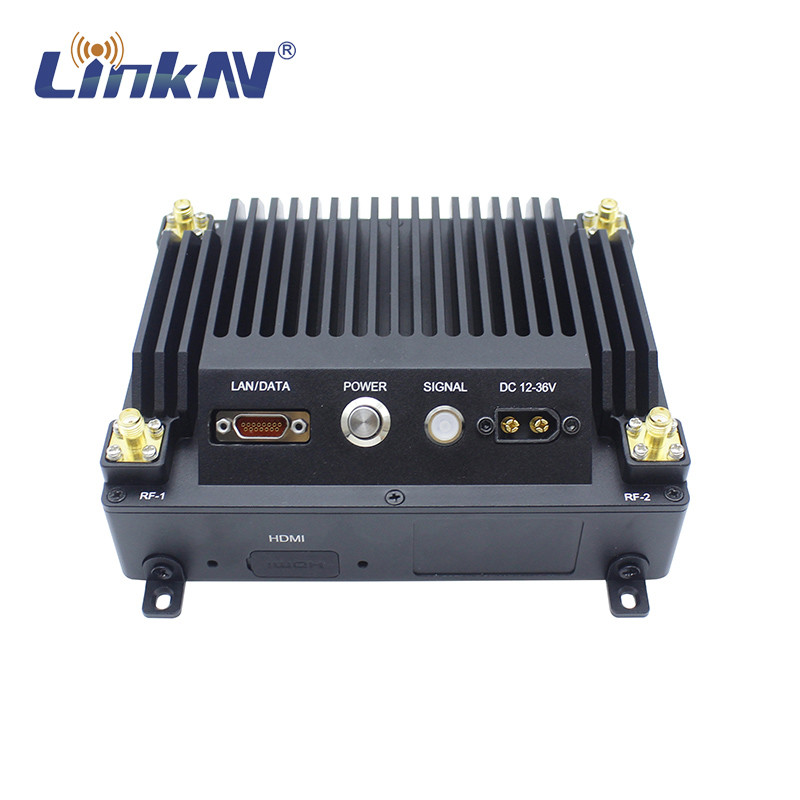

คําอธิบายอินเตอร์เฟซ
1. อินเตอร์เฟซแอนเทนนา GPS SMA F
2. WIFI / LoRa อินเตอร์เฟซแอนเทนน์ SMA F
3. MESH อินเตอร์เน็ตแอนเทนนา-2, SMA F
4หน่วยติดตั้ง x4
5. แผ่นชื่อ
6. อินเตอร์เฟซการใส่พลังงาน (XT60)
7. ตัวชี้สัญญาณ
| SNR | คุณภาพของลิงค์ | Topology สี |
| SNR ≥ 17 | ดีมาก | สีเขียวเข้ม |
| 12 ≤ SNR < 17 | ดี | สีเขียวใส |
| 7 ≤ SNR < 12 | ดี | สีเหลือง |
| 2 ≤ SNR < 7 | กลาง | ส้ม |
| -10 < SNR < 2 | ไม่ดี | สีแดง |
| SNR = -10 | ติดต่อไม่ได้ | ไม่มี |
8. ปุ่มเปิด
9. ช่องทางเข้า HDMI, Mini HDMI
10. LAN/TTL อินเตอร์เฟซ (เครื่องเชื่อม J30J-15TJ, PIN 1, 2, 3 และ 4 สําหรับ LAN, PIN 5, 6 และ 7 สําหรับ TTL GND, TX และ RX)
11. อินเตอร์เฟซแอนเทนเน่ MESH-1, SMA F
