สถานีบัญชาการสามจอ 43dBm MANET FHSS IP Mesh Radio

สถานีบัญชาการสามจอ พร้อมวิทยุ MANET 43dBm FHSS

คําแนะนํา

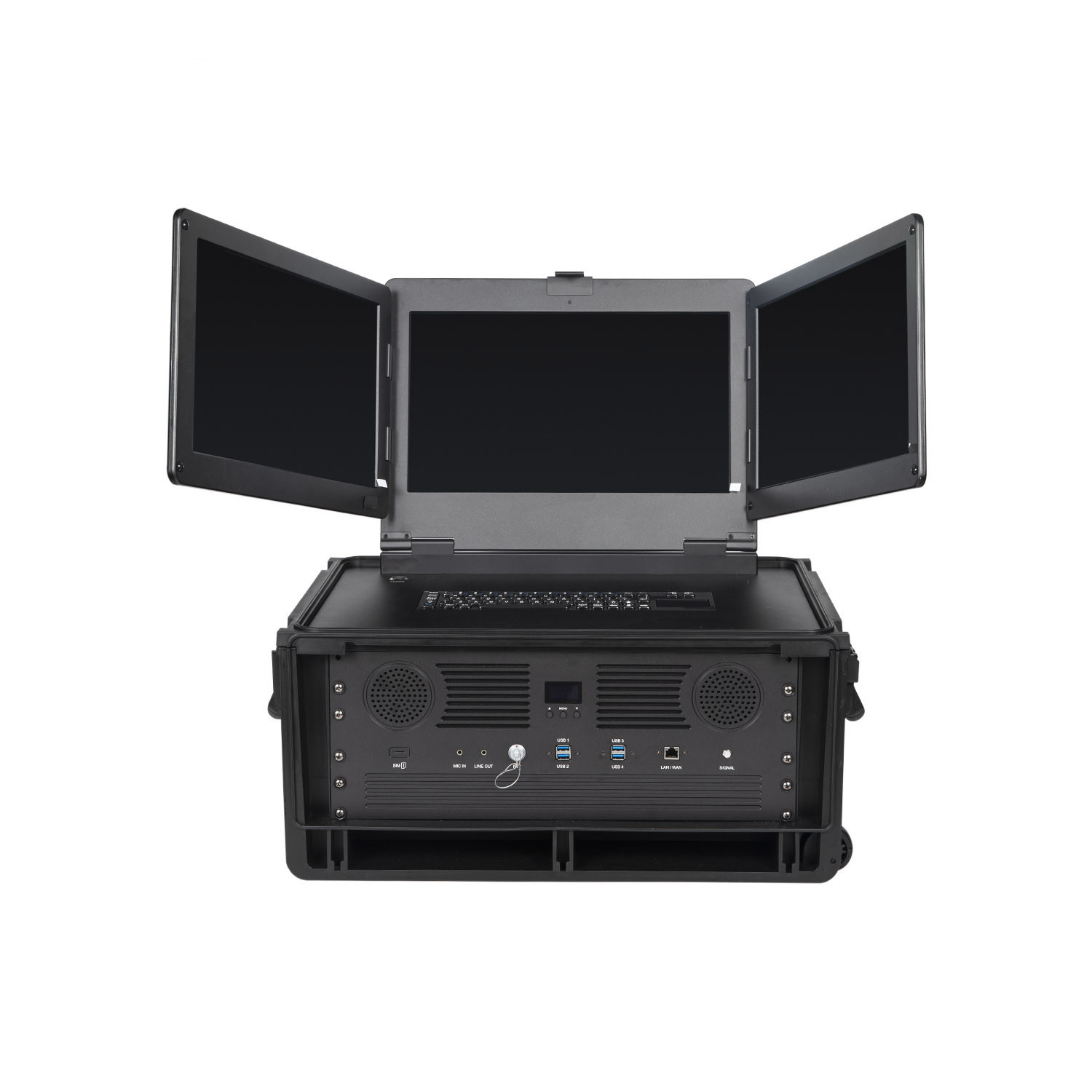

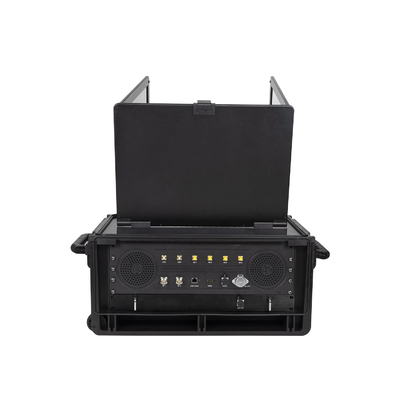

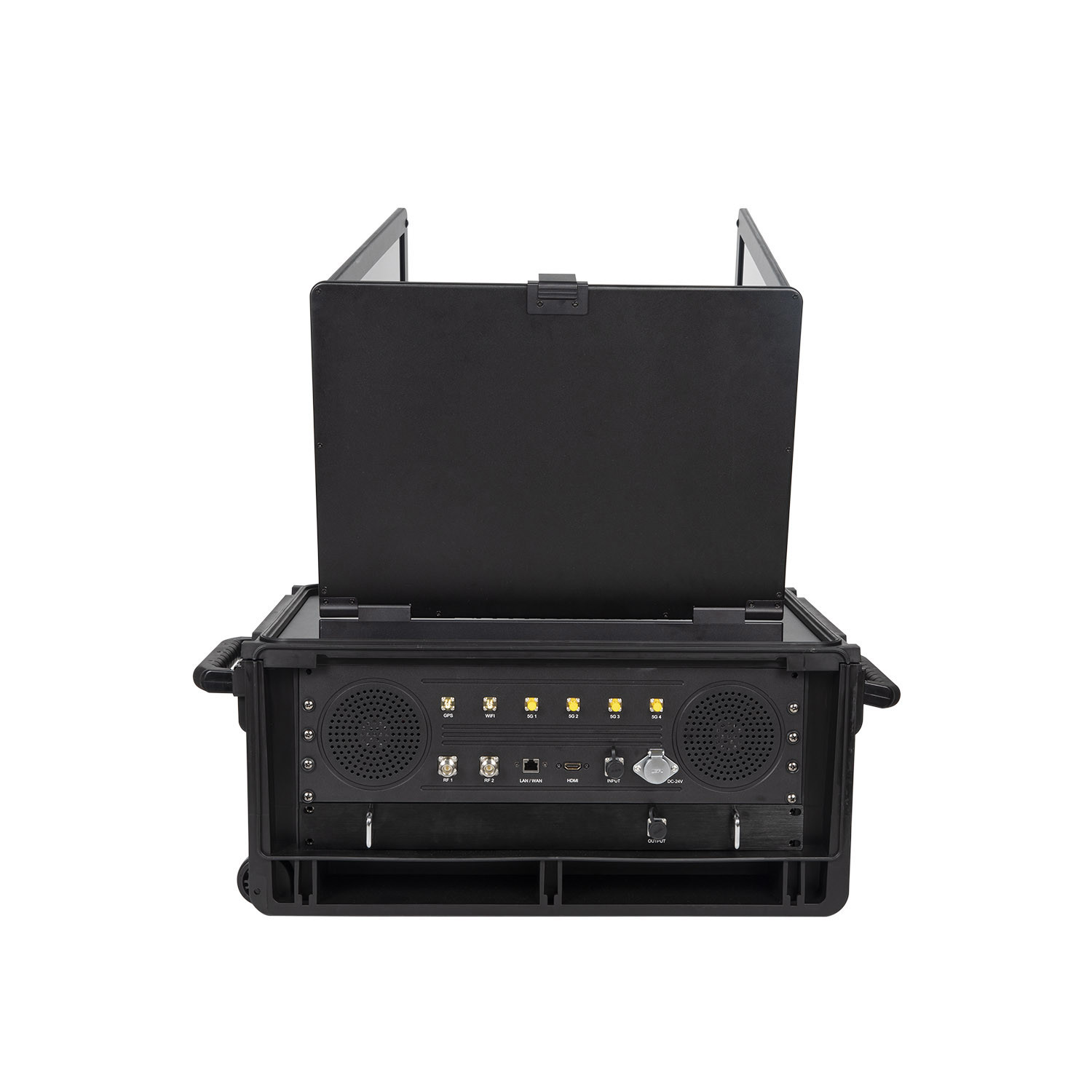

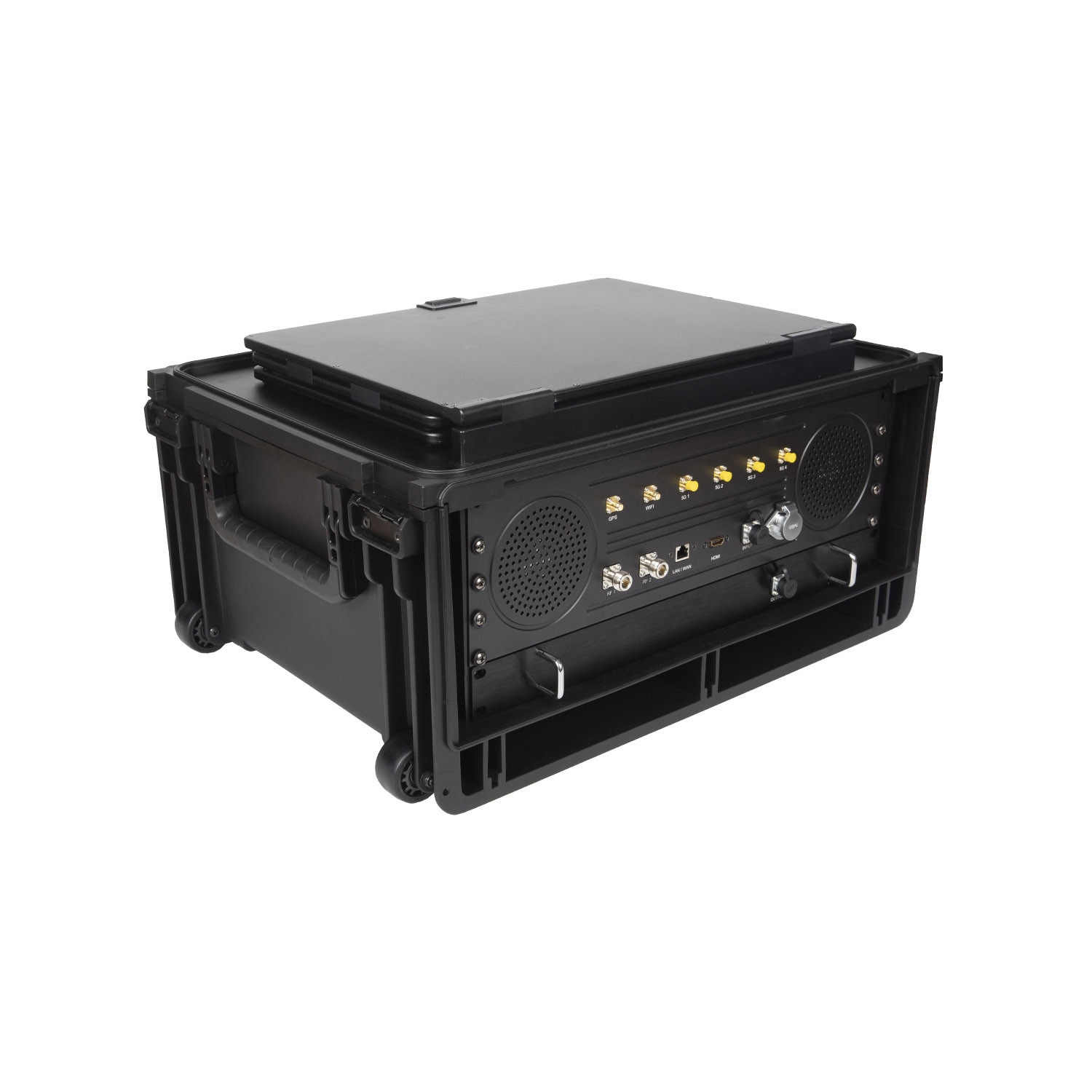

สถานีบัญชาการแบบพกพา MANET9601 มีจอสามตัว เป็นสถานีบัญชาการ MAENT ที่มีประสิทธิภาพสูง มีความมั่นคงสูง และมีความน่าเชื่อถือสูง ที่พัฒนาขึ้นเพื่อการบัญชาการในสถานที่ โดยใช้การแก้ไข FPGAมันรวมเครือข่าย MESH, เครือข่ายสาธารณะ 5G, WIFI และเครือข่ายสาย, รวมธุรกิจต่าง ๆ เช่น ข้อมูลเสียง, วิดีโอ, ที่ตั้งและข้อมูลที่สถานที่เกิดอุบัติเหตุ, โดยมีการนําเสนอและบริหารจัดการแบบรวมมันให้ฟังก์ชันแสดงภาพสามจอ, การบรรลุการบัญชาการทางสายตา. จอหลักสามารถถูกโปรเจ็คต์ไปยังระบบจอใหญ่ศูนย์บัญชาการด้านหน้า, และเชื่อมต่อกับศูนย์บัญชาการด้านหลังเพื่อบรรลุการสื่อสารจากบนลง.

ลักษณะ

■รองรับ Mobile Ad Hoc Network (MANET)

■ความถี่ 1300-1500MHz ( 70MHz-6GHz ปรับแต่งได้)

■รองรับ FHSS และ IFS (การเลือกความถี่ที่ฉลาด)

■รองรับการเข้ารหัส AES256

■พลังงานออก 2x40dBm

■พร้อมจอเคลื่อนไหว 15.6 FHD

■รองรับการออก HDMI

■รองรับการเชื่อมต่อ 4G / 5G และ WIFI

■อัตราการส่งข้อมูลสูงสุด 56Mbps

■รองรับได้ถึง 32 node

■รองรับ PTT โทรศัพท์เสียง

■รองรับ GPS/BD/GLONASS (GNSS)

■การส่งข้อมูล IP ที่โปร่งใสอย่างสมบูรณ์

■รองรับการจัดการ Web และโปรแกรม PC

■บ้านที่แข็งแรง IP65

รายละเอียด

สถานการณ์การใช้งาน

ตารางทอปโลยี

■ ประเภทดาว


■ ประเภท Mesh


■ แบบสุ่ม

ระบบ MANET คือกลุ่มของอุปกรณ์เคลื่อนที่ (หรือจอดชั่วคราว) ที่จําเป็นต้องให้ความสามารถในการถ่ายทอดเสียง,และวิดีโอระหว่างคู่ของอุปกรณ์ที่สุ่ม โดยใช้อื่น ๆ เป็นรีเล่ เพื่อหลีกเลี่ยงความต้องการของพื้นฐาน.
มีเทคนิคมากมายที่ใช้เพื่อให้ความสามารถ MANET ที่แข็งแกร่ง รวมถึง:

การ ปรับปรุง ตัว / การ รักษา ตัวเป็นลักษณะสําคัญของระบบ MANET ในเครือข่าย Mesh จริง เครื่องวิทยุสามารถเข้าหรือออกจากเครือข่ายในเวลาใดก็ตามและเครือข่ายจะปรับปรุงทอปโลยีของมันอย่างต่อเนื่อง เมื่อโน้ดเคลื่อนย้ายต่อกัน.นี่หมายถึงสถาปัตยกรรมที่ไม่อยู่กลาง ในแง่ที่ไม่มีวิทยุฮับหลักที่จําเป็นต้องบริหารการควบคุมเครือข่ายและการสื่อสารจะดําเนินต่อไป แม้ว่าโน้ดหนึ่งหรือมากกว่าจะสูญเสีย.

การปรับเปลี่ยนลิงค์คือความสามารถของวิทยุแต่ละตัวในการตั้งค่าปารามิเตอร์การส่งสัญญาณให้เป็นที่เหมาะสมที่สุด (การตั้งดวง, การรหัส FEC,และเทคนิค MIMO) เพื่อให้อัตราการส่งข้อมูลสูงสุดและความแข็งแรงของลิงค์กับวิทยุอื่นๆเครื่องวิทยุเฉพาะหนึ่งอาจสื่อสารกับเครื่องวิทยุใกล้เคียงอื่น โดยใช้อัตราการส่งข้อมูลมากกว่า 50 Mbps ในขณะที่ใช้อัตราการส่งข้อมูลเพียง 2 Mbps เพื่อให้มีการเชื่อมโยงที่แข็งแกร่งกับเครื่องวิทยุที่อยู่ไกลกว่ามากนี่คืออัตราการกระจายแพ็คเก็ต, โดยการใช้การกระจาย 50Mbps เป็นประโยชน์มาก แม้กระทั่งสําหรับการกระจายข้อมูลอัตราต่ํากว่ามาก เพราะมันปล่อยเวลาออกอากาศช่องว่างให้กับหน่วยอื่นในเครือข่ายใช้การมีอัตราการกระจายข้อมูลที่มีศักยภาพสูง เป็นสิ่งสําคัญ เพราะเวลาออกอากาศที่ใช้ในการเชื่อมต่อที่สั้นกว่า, เวลาการออกอากาศที่เหลือมากขึ้นที่จะใช้การปรับปรุงที่ช้าและแข็งแกร่งมากขึ้นและการรหัสบนสายที่ห่างไกล.

การปรับเปลี่ยนเส้นทางเป็นกลไกในการกําหนดเส้นทางการส่งต่อที่เป็นไปได้ที่จะใช้เมื่อกระแสข้อมูลต้องการถูกส่งระหว่างคู่วิทยุที่ได้รับการให้มันจําเป็นต้องรองรับฟังก์ชันการสร้างตัวเองโดยการปรับตัวอย่างไดนามิก เพื่อใช้วิทยุทั้งหมดที่มีอยู่เป็นตัวต่อสลับ และมีความทนทานต่อการสูญเสียวิทยุต่อสลับมันยังต้องทํางานพร้อมกับการปรับเปลี่ยนลิงค์ เพราะการกําหนดเส้นทางที่ดีที่สุดสําหรับกระแสข้อมูลต้องพิจารณาข้อมูลอื่น ๆ ที่ไหลผ่านเครือข่ายรวมถึงความจุแบบไดนามิกของแต่ละเส้นทางภายในเครือข่ายปัญหานี้ซับซ้อนและจําเป็นต้องวิทยุทั้งหมดที่จะแบ่งปันข้อมูลเกี่ยวกับการจราจรข้อมูลที่ไหลผ่านพวกเขาและความสามารถเชื่อมโยงจากแต่ละต่อกับหน่วยที่อยู่ใกล้เคียงอื่น ๆการแบ่งปันข้อมูลนี้ต้องทําด้วยวิธีที่ฉลาด เพื่อไม่ให้ใช้จํานวนมากของความสามารถในการใช้งานของเครือข่ายที่มีค่า.

เครือข่าย IP ที่โปร่งใสหมายถึงว่าจํานวนใดๆ ของคอมพิวเตอร์มาตรฐานกล้องวีดีโอ IP หรืออุปกรณ์อื่น ๆ สามารถเชื่อมต่อกับวิทยุมือถือแต่ละตัวและสื่อสารผ่านเครือข่าย Mesh เหมือนกับอุปกรณ์ทั้งหมดอยู่ในสํานักงานเดียวที่มีสาย Ethernetมีวิธีที่แตกต่างกันในการทําเช่นนี้ภายใน MANET เพื่อให้ความยืดหยุ่นและการใช้งานง่ายที่สุดทางเลือกที่ดีที่สุดคือให้เครือข่าย MANET ทั้งหมดปรากฏเหมือนว่ามันเป็นสวิตช์เครือข่ายชั้น 2 เดียวนั่นหมายความว่าโดยไม่ต้องปรับเปลี่ยนที่อยู่ IP หรือการตั้งค่าอื่นๆกลุ่มของอุปกรณ์ที่ใช้ IP ที่ทํางานร่วมกันบนสวิตช์ Ethernet ง่ายๆ สามารถเชื่อมต่อกับวิทยุ MANET และดําเนินการใหม่ได้ ด้วยอิสระในการเคลื่อนไหวแบบไร้สายใหม่.

การจราจร Multicastส่งผลให้ระบบ MANET มีปัญหาพิเศษการสนับสนุน Multicast ที่นําไปใช้ในสวิตช์ชั้น 2 แบบมีสายพื้นฐาน คือการจําลองแพคเก็ต Multicast ที่เข้าสู่ท่าเรือหนึ่งบนท่าเรืออื่นๆตัวอย่างเช่น ถ้ากล้องวีดีโอ IP เชื่อมต่อกับพอร์ตหนึ่ง มันจะส่งวิดีโอของมันโดยใช้แพ็คเก็ตที่ติดป้ายว่ามูลติคาสต์จากนั้นคอมพิวเตอร์ที่เชื่อมต่อกับจุดอื่นๆ ของสวิตช์ สามารถเข้าถึงสายวีดีโอไร้สายได้วิธีการที่เรียบง่ายนี้ปรากฏว่าไม่ได้ทํางานดีมากในเครือข่ายไร้สายที่ทําหน้าที่เป็นสวิตช์ชั้น 2 เพราะอุปกรณ์หลายๆ ภายในเครือข่ายอาจไม่จําเป็นต้องเห็นและส่งมูลติคาสต์ไปยังอุปกรณ์ทั้งหมดอย่างตาบอด ทําให้ความจืดของเครือข่ายไร้สายที่จํากัดระบบ MANET ที่มีความก้าวหน้ากว่าจะสามารถปรับปรุงด้วยมือและ / หรืออัตโนมัติ โดยจํากัดการส่งมวลตัวกลางเพียงแค่อุปกรณ์ที่ต้องการกระแสมวลตัวกลางเฉพาะ

เครือข่ายหลายช่องทางis an advanced capability of some MANET systems which allows a network to utilize multiple RF channels or even multiple frequency bands within a network while still providing the plug and play functionality of a single Layer 2 switch. A simple example of the usefulness of this might be a scenario where soldiers have radios operating on one frequency while vehicles have radios not only operating on that frequency but also ones in a different bandแบนด์เพิ่มเติมนี้อาจมีพลังงานสูงขึ้นหรือแอนเทนเน่การเพิ่มสูงขึ้นเพื่อให้ความเร็วสูง ผืนหลัง ระหว่างยานอุปกรณ์วิทยุของทหารทุกคน สามารถสื่อสารกับวิทยุของทหารคนอื่นได้แต่ชั้นรองที่มีความถี่ที่แตกต่างกัน สามารถลดความจืดบนความถี่ของทหารและเพิ่มพื้นที่ที่ครอบคลุมโดยเครือข่าย
ความสามารถในการเชื่อมต่อ MANET ทั้งหมดนี้รวมกันเพื่อให้ความเชื่อมต่อความเร็วสูงอย่างแข็งแรงคล้ายกับสิ่งที่นําเสนอโดยระบบเครือข่าย 3G / 4G ที่ทันสมัยแต่ในฉากปฏิบัติการที่มีความสําคัญในภารกิจที่พื้นฐานไร้สายถาวรไม่มี.
