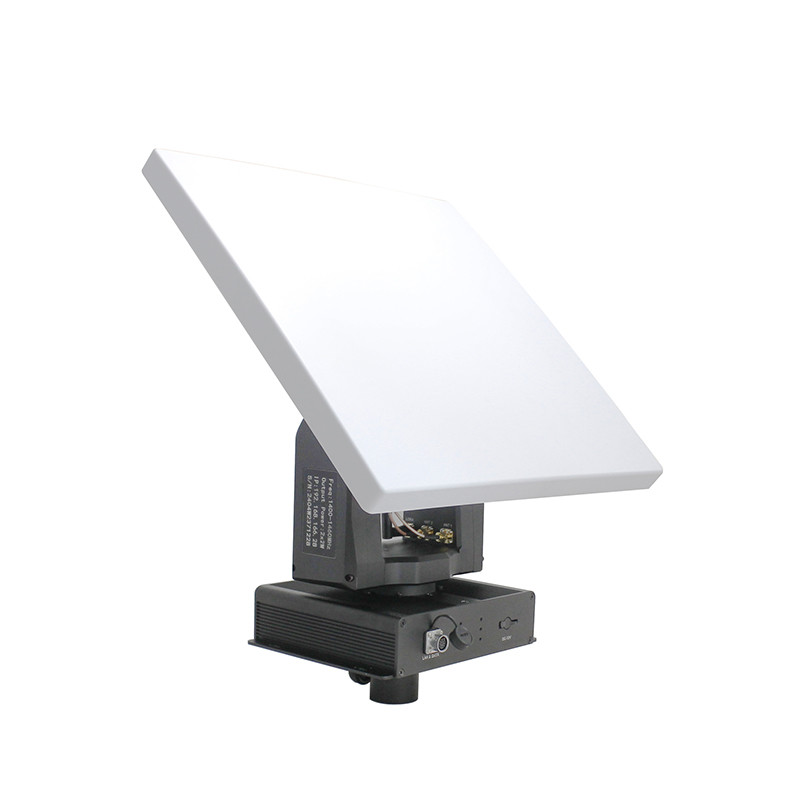

ระบบแอนเทนน่าติดตาม UAV อัตโนมัติด้วย 4W MANET Data Link
คําแนะนํา
LKAV-3618DM เป็นสถานีพื้นที่แอนเทนเน่ติดตามอัตโนมัติที่ออกแบบสําหรับการสื่อสารระยะไกล 30-50 กม.มันมีโมดูลการติดตาม GPS และรองรับแอนเทนเนียทิศทางต่างๆ เพื่อติดตาม UAV (โมดูล GPS ท่าอากาศ). ใช้ฟังก์ชันการติดตามอัตโนมัติของแอนเทนนาทิศทาง เพื่อปรับปรุงระยะทางการสื่อสารโมดูล GPS ส่งข้อมูลพิกัดไปยังโมดูลการเชื่อมต่อข้อมูลเพื่อการส่งผ่านโปร่งใสหลังจากส่งมันไปยังสถานีพื้นดิน สถานีพื้นดินคํานวณมุมชี้เพื่อให้แอนเทนเน่ลที่อยู่บนพื้นดินสามารถสอดคล้องกับ UAV ได้เสมอ เพื่อรักษาผลการรับสัญญาณไร้สายที่ดีที่สุดโดยปรับปรุงระยะทางการส่งสัญญาณไร้สายให้ดีขึ้นมาก
ลักษณะ
■ โมดูลข้อมูล IP MESH ที่บูรณาการ (MANET)
■ โมดูล LoRa รวม 433MHz 22dBm
■ โมดูลจีพีเอสแบบครบวงจรที่มีประสิทธิภาพสูง
■ ความถี่ 1400MHz-1460MHz (350MHz-4GHz สามารถปรับแต่ง)
■ อัตราการส่งข้อมูลสูงถึง 82Mbps
■ รองรับถึง 64 หน่วย
■ การถ่ายทอดข้อมูล IP ที่โปร่งใส
■ ระยะทาง 30-50 กม.
■ รองรับข้อมูลลําดับ TTL
■ รองรับการเข้ารหัส AES256
■ ด้วยเซ็นเซอร์สองตัว เพื่อให้การชี้ที่แม่นยําสูง
■ อัลกอริทึมปรับระดับอัตโนมัติในการเริ่มต้น
■ เริ่มการติดตามโดยอัตโนมัติหลังจากได้รับข้อมูล GPS ที่ถูกต้อง
■ รองรับการติดตั้งสติปโปและถังดูด
■ เครื่องควบคุมที่มีคุณภาพสูงและแรง
■ แหวนเลื่อน 360 องศา
■ การออกแบบที่แข็งแกร่ง IP65 สําหรับการใช้ในสภาพแวดล้อมที่รุนแรง
■ การออกแบบแบบพกพาและใช้งานง่าย

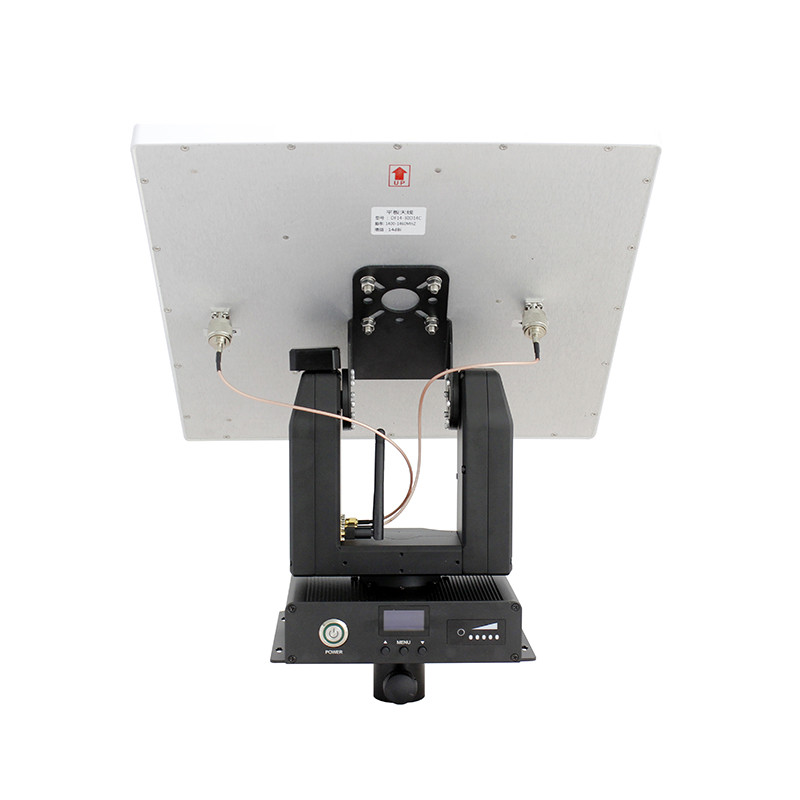

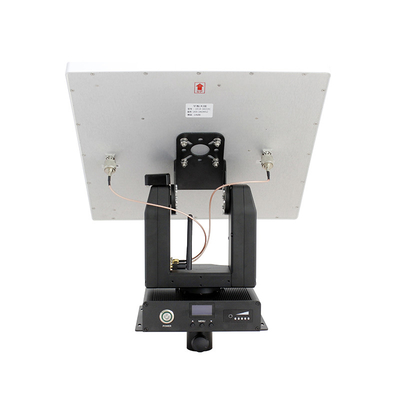

รายละเอียดของพานีล
1 แอนเทนเน่ปานล์ทิศทาง 14dBi 1400-1460MHz
2 แอนเทนนา GPS
3 อินเตอร์เฟซแอนเทนเน่ลิงค์ข้อมูล 1 & 2, SMA-F
4 อินเตอร์เฟซแอนเทนน์เชื่อมโยง LoRa, SMA-F
5 จอ LCD
6 กดปุ่มเปิด
7 เมนู, ปุ่มขึ้นและลง
8 ฐานสําหรับสไตปอด
9 ตัวชี้วัดแบตเตอรี่
10 แผ่นชื่อ
รายละเอียด
| ลักษณะ RF | |
| ความถี่ในการทํางาน | 1400-1460MHz (562-612MHz) |
| ความกว้างแบนด์วิทของช่องทาง | 2M/5M/10M/20M/40MHz |
| ช่อง RF | 2T2R |
| พลังการออก | 36dBm (2x2W) |
| ลักษณะ PTZ | |
| ทอร์คของมอเตอร์ | 30N*m |
| มุมหมุน | 360 องศาในแนวราบ, 90 องศาในแนวตั้ง |
| ความแม่นยําของมุม | ± 2° |
| ความเร็วสูงสุดของมอเตอร์ | 0.21s/60° |
| อินเตอร์เฟซ | |
| อินเตอร์เฟซ RF | N*2, SMA*1 |
| อินเตอร์เฟซ LAN | เครื่องเชื่อมเครื่องบินกันน้ํา |
| อินเตอร์เฟซพลังงาน | เครื่องเชื่อมเครื่องบินกันน้ํา |
| ลักษณะของเครือข่าย | |
| ระยะการส่ง | 30-50 กิโลเมตร |
| การออกกําลัง | 82Mbps |
| การเข้ารหัส | AES256 |
| ลักษณะทางฟิสิกส์และสิ่งแวดล้อม | |
| ขนาด | 396*306*166 มิลลิเมตร |
| น้ําหนัก | 4.8kg (w/แบตเตอรี่) |
| ทํางานชั่วคราว | -20° ~ +60° |
| ระดับ IP | IP65 |
| คุณสมบัติไฟฟ้า | |
| พลังงาน | 16.8V/5A |
| การบริโภคพลังงาน | < High Power |
| ความจุของแบตเตอรี่ | 14.8V / 13Ah |
| อายุแบตเตอรี่ | 4-6 ชั่วโมง |
เนื้อหาของแพ็คเกจ
เพียงเพื่ออ้างอิงเท่านั้น โดยอาจมีการเปลี่ยนแปลงสําหรับแต่ละโครงการ
| รายการ | รุ่น | คําอธิบาย | Qty |
| 1 | LKAV-3618DM | สถานีพื้นดิน | 1 |
| 2 | ไม่มี | สาย LAN/สายข้อมูล 9 ปิน | 1 |
| 3 | ไม่มี | สายไฟฟ้า 3 ปิน | 1 |
| 4 | ไม่มี | แอดป์เตอร์พลังงาน 16.8V/5A | 1 |
| 5 | ไม่มี | ไม้สามขา (2m) | 1 |
