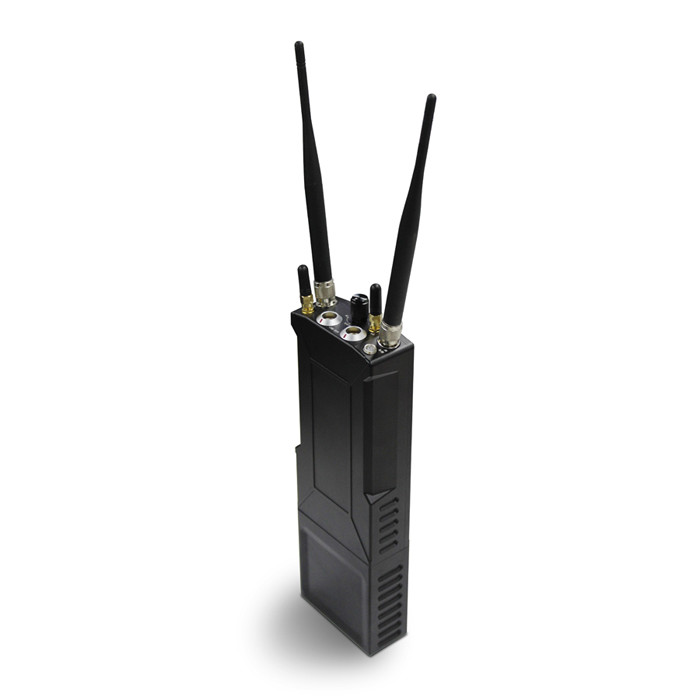

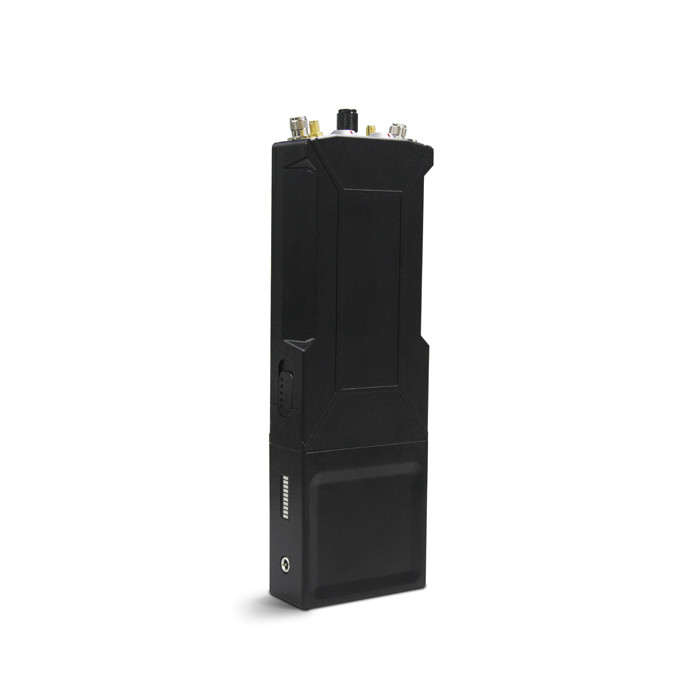

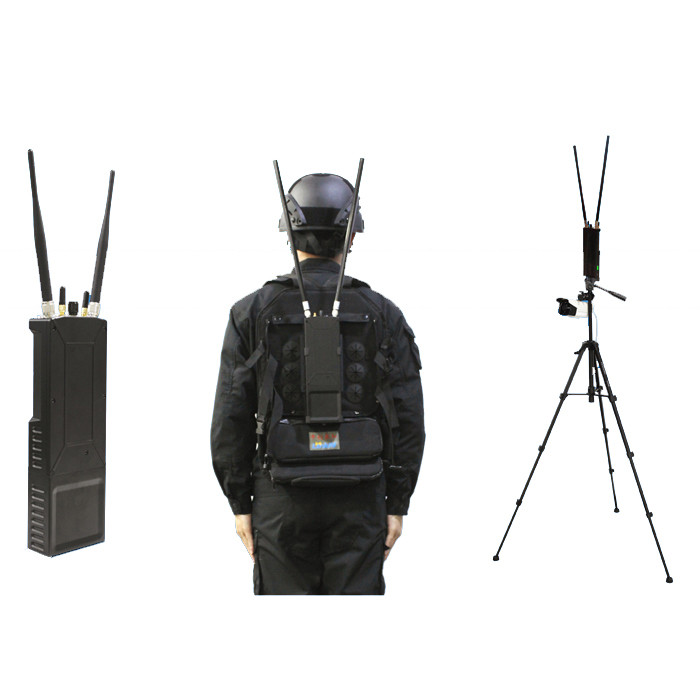

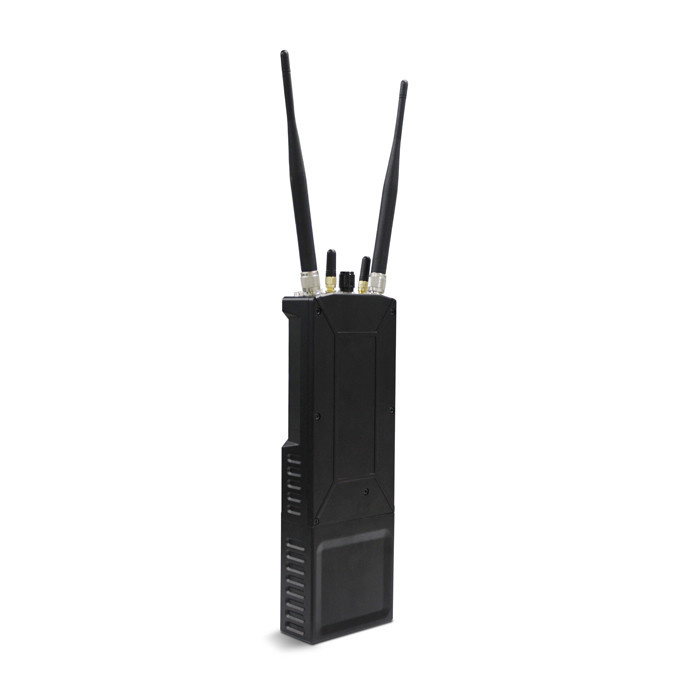

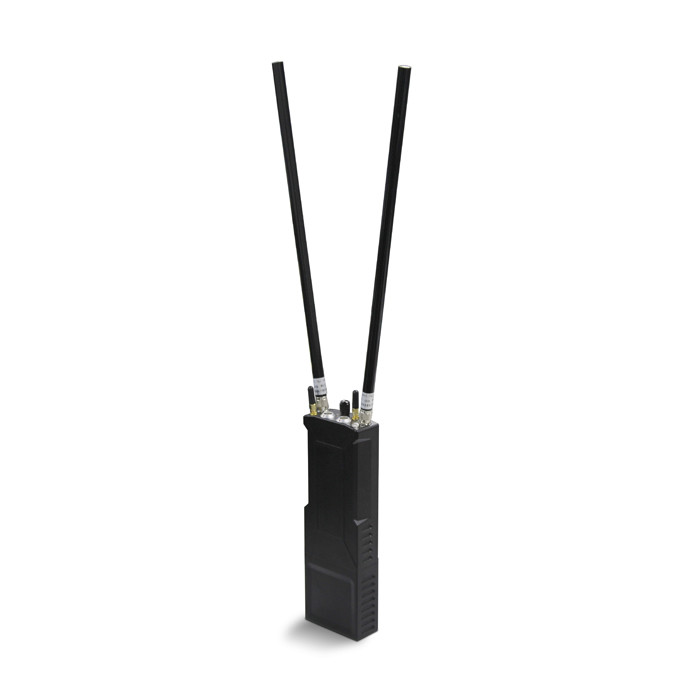

IP66 MESH Radio สําหรับตํารวจ ทหาร 4W MIMO 350MHz-4GHz สามารถปรับแต่งได้
คําแนะนํา
IP Mesh Radio (MANET), 4W MIMO, IP66, แบตเตอรี่ถอดได้ด้วยพอร์ตชาร์จ DC, พร้อมเข้า HDMI ไมโคร, สนับสนุนอินเตอร์คอม, WiFi 2.4/5.8G และ GPS, สูงสุด 80Mbps และ NLOS 1-2km ทุกฮอป
เครื่อง MANET2201 เป็นโน้ต IP mesh แบบไร้สาย สามารถส่งข้อมูลเสียง วิดีโอ และ IP ได้ในเวลาจริง และตัวเรเล่หลายฮอปสามารถเพิ่มระยะทางการส่งสัญญาณไร้สายได้เครือข่ายการจัดการตนเองของมัน จะเลือกเส้นทางโดยอัตโนมัติ, และโหมดเครือข่ายมีความยืดหยุ่น. มันมีผลงานต้านการกั้นและต้านการขัดขวางที่แข็งแกร่งและเหมาะสําหรับการสื่อสารทางมือถือในสภาพแวดล้อมที่ซับซ้อน.มันสามารถนําไปใช้กับความปลอดภัยสาธารณะได้, ตํารวจอาวุธ, การควบคุมไฟ, การป้องกันอากาศพลเรือน, กองทัพ, EOD Robot และ UGV เพื่อจัดตั้งการสื่อสารในเวลาจริงและรวดเร็วและการประสานงานและการบัญชาการร่วมกัน
ลักษณะ
■ไม่ใช้โครงสร้างพื้นฐาน ปรับปรุงตัวเองและเยียวยาตัวเอง
■ความถี่ 1400MHz-1480MHz (350MHz-4GHz สามารถปรับแต่งได้)
■อัตราการส่งข้อมูลสูงถึง 80Mbps
■ระยะทางสูงสุด 1-2km NLOS
■รองรับถึง 9 โฮปและไม่น้อยกว่า 50 หน่วย
■การส่งข้อมูล IP ที่โปร่งใสอย่างสมบูรณ์
■สนับสนุนอินเตอร์คอมสองทาง
■เข้า HDMI เป็นตัวเลือก
■รองรับการเชื่อมต่อ WIFI 2.4G/5.8G
■รองรับการเข้ารหัส AES256
■ความยั่งยืนของแบตเตอรี่สูงถึง 4-5 ชั่วโมง
■บ้านที่แข็งแรง IP65
■ความช้าของระบบที่ต่ํา
รายละเอียด
| ลักษณะการส่ง | |
| ความถี่ | 350MHz-4GHz ปรับแต่งได้ |
| ความถี่ตามปกติ | 1400MHz-1480MHz |
| ความกว้างแบนด์วิทของช่องทาง | 2M/5M/10M/20MHz/40MHz |
| พลังการออก | 36dBm (4W MIMO 2x2) |
| WIFI | 2.4G/5.8G WIFI (2x100mw) |
| ประเภทการปรับปรุง |
DSSS/CCK BPSK/QPSK OFDM BPSK/QPSK/16-QAM/64-QAM |
| ความรู้สึกทางดิจิทัล | 96dBm@5MHz BPSK |
| อัตราการส่ง | สูงสุด 80Mbps |
| ความสามารถของเครือข่าย | 9 กระโดดและไม่น้อยกว่า 50 หน่วย |
| ลักษณะของข้อมูล | |
| อินเตอร์เฟซ RF | TNC F*2, SMA F*2 |
| อินเตอร์เฟซ LAN | เครื่องเชื่อม Lemo 9 ปิน |
| อินเตอร์เฟซอินเตอร์คอม | เครื่องเชื่อม Lemo 7 ปิน |
| อินเตอร์เฟซ HDMI ((ไม่จําเป็น) | ไมโคร HDMI x1 |
| ตัวชี้สัญญาณ | 1x LED สองสี (สีเขียว/สีแดง) |
| การเข้ารหัส | AES 256-bit (รหัสผ่านที่กําหนดโดยผู้ใช้) |
| คุณสมบัติไฟฟ้า | |
| โลเตจการทํางาน | DC 16.8V |
| การบริโภคพลังงาน | ≤ 12W |
| แบตเตอรี่ | 18.5V/3.5Ah |
| ลักษณะทางกายภาพ | |
| น้ําหนัก | ≤1.2kg (w/แบตเตอรี่) |
| ขนาด | 265*90*40mm (w/แบตเตอรี่) |
| การจัดอันดับ IP | IP65 / IP66 |
| อุณหภูมิเก็บรักษา | -45°C ~ 85°C |
| ทํางานชั่วคราว | -30°C ~ 65°C |
| ความชื้นในการทํางาน | 5%-95% (ไม่ประปา) |
รายละเอียดของพานีล
1 ตัวชี้สัญญาณ
| สถานะของตัวชี้วัด | ความแข็งแรงของสัญญาณ | |||
| ยังสีเขียว | สายเชื่อมแข็งแรง | |||
| สีแดง/สีเขียวส่องสับสับ | สายเชื่อมกําลังจะขาด | |||
| ยังสีแดง | ไม่สามารถสร้างการเชื่อมต่อ | |||
| สีแดง | ลิงค์ไม่มั่นคง | |||
| SNR | สีตัวชี้ | อัตราการส่อง | Topology สี | ค่าทอปโลยี |
| 0 | สีแดง | ไม่มี | สีเขียว | 0 |
| 1-12 | สีแดง | 350ms | สีเขียว | 1-12 |
| 13-25 | สีแดง/สีเขียว | 350ms | สีเขียว | 13-25 |
| 26-35 | สีเขียว | 350ms | สีเขียว | 26-35 |
| 36-70 | ยังสีเขียว | ไม่มี | สีเขียว | 36-70 |
| > 70 | สีแดง | 120ms | สีเขียว | > 70 |
2 อินเตอร์เฟซการเข้าไมโคร
3 อินเตอร์เฟซ LAN
4 WIFI อินเตอร์เฟซแอนเทนนา
5 อินเตอร์เฟซแอนเทนนา Mesh
6 เครื่องเปลี่ยนพลังงาน
7 อินเตอร์เฟซแอนเทนนา GPS/BD
8 อินเตอร์เฟซแอนเทนนา Mesh
ตารางทอปโลยี
■ ประเภทโซ่
■ ประเภทดาว
■ ประเภท Mesh
■ แบบสุ่ม
ชุดกล่องเครื่องมือ
การทดสอบสนาม
ระบบ MANET คือกลุ่มของอุปกรณ์เคลื่อนที่ (หรือจอดชั่วคราว) ที่จําเป็นต้องให้ความสามารถในการถ่ายทอดเสียง,และวิดีโอระหว่างคู่ของอุปกรณ์ที่สุ่ม โดยใช้อื่น ๆ เป็นรีเล่ เพื่อหลีกเลี่ยงความต้องการของพื้นฐาน.
มีเทคนิคมากมายที่ใช้เพื่อให้ความสามารถ MANET ที่แข็งแกร่ง รวมถึง:
การ ปรับปรุง ตัว / การ รักษา ตัวเป็นลักษณะสําคัญของระบบ MANET ในเครือข่าย Mesh จริง เครื่องวิทยุสามารถเข้าหรือออกจากเครือข่ายในเวลาใดก็ตามและเครือข่ายจะปรับปรุงทอปโลยีของมันอย่างต่อเนื่อง เมื่อโน้ดเคลื่อนย้ายต่อกัน.นี่หมายถึงสถาปัตยกรรมที่ไม่อยู่กลาง ในแง่ที่ไม่มีวิทยุฮับหลักที่จําเป็นต้องบริหารการควบคุมเครือข่ายและการสื่อสารจะดําเนินต่อไป แม้ว่าโน้ดหนึ่งหรือมากกว่าจะสูญเสีย.
การปรับเปลี่ยนลิงค์คือความสามารถของวิทยุแต่ละตัวในการตั้งค่าปารามิเตอร์การส่งสัญญาณให้เป็นที่เหมาะสมที่สุด (การตั้งดวง, การรหัส FEC,และเทคนิค MIMO) เพื่อให้อัตราการส่งข้อมูลสูงสุดและความแข็งแรงของลิงค์กับวิทยุอื่นๆเครื่องวิทยุเฉพาะหนึ่งอาจสื่อสารกับเครื่องวิทยุใกล้เคียงอื่น โดยใช้อัตราการส่งข้อมูลมากกว่า 50 Mbps ในขณะที่ใช้อัตราการส่งข้อมูลเพียง 2 Mbps เพื่อให้มีการเชื่อมโยงที่แข็งแกร่งกับเครื่องวิทยุที่อยู่ไกลกว่ามากนี่คืออัตราการกระจายแพ็คเก็ต, โดยการใช้การกระจาย 50Mbps เป็นประโยชน์มาก แม้กระทั่งสําหรับการกระจายข้อมูลอัตราต่ํากว่ามาก เพราะมันปล่อยเวลาออกอากาศช่องว่างให้กับหน่วยอื่นในเครือข่ายใช้การมีอัตราการกระจายข้อมูลที่มีศักยภาพสูง เป็นสิ่งสําคัญ เพราะเวลาออกอากาศที่ใช้ในการเชื่อมต่อที่สั้นกว่า, เวลาการออกอากาศที่เหลือมากขึ้นที่จะใช้การปรับปรุงที่ช้าและแข็งแกร่งมากขึ้นและการรหัสบนสายที่ห่างไกล.
การปรับเปลี่ยนเส้นทางเป็นกลไกในการกําหนดเส้นทางการส่งต่อที่เป็นไปได้ที่จะใช้เมื่อกระแสข้อมูลต้องการถูกส่งระหว่างคู่วิทยุที่ได้รับการให้มันจําเป็นต้องรองรับฟังก์ชันการสร้างตัวเองโดยการปรับตัวอย่างไดนามิก เพื่อใช้วิทยุทั้งหมดที่มีอยู่เป็นตัวต่อสลับ และมีความทนทานต่อการสูญเสียวิทยุต่อสลับมันยังต้องทํางานพร้อมกับการปรับเปลี่ยนลิงค์ เพราะการกําหนดเส้นทางที่ดีที่สุดสําหรับกระแสข้อมูลต้องพิจารณาข้อมูลอื่น ๆ ที่ไหลผ่านเครือข่ายรวมถึงความจุแบบไดนามิกของแต่ละเส้นทางภายในเครือข่ายปัญหานี้ซับซ้อนและจําเป็นต้องวิทยุทั้งหมดที่จะแบ่งปันข้อมูลเกี่ยวกับการจราจรข้อมูลที่ไหลผ่านพวกเขาและความสามารถเชื่อมโยงจากแต่ละต่อกับหน่วยที่อยู่ใกล้เคียงอื่น ๆการแบ่งปันข้อมูลนี้ต้องทําด้วยวิธีที่ฉลาด เพื่อไม่ให้ใช้จํานวนมากของความสามารถในการใช้งานของเครือข่ายที่มีค่า.
เครือข่าย IP ที่โปร่งใสหมายถึงว่าจํานวนใดๆ ของคอมพิวเตอร์มาตรฐานกล้องวีดีโอ IP หรืออุปกรณ์อื่น ๆ สามารถเชื่อมต่อกับวิทยุมือถือแต่ละตัวและสื่อสารผ่านเครือข่าย Mesh เหมือนกับอุปกรณ์ทั้งหมดอยู่ในสํานักงานเดียวที่มีสาย Ethernetมีวิธีที่แตกต่างกันในการทําเช่นนี้ภายใน MANET เพื่อให้ความยืดหยุ่นและการใช้งานง่ายที่สุดทางเลือกที่ดีที่สุดคือให้เครือข่าย MANET ทั้งหมดปรากฏเหมือนว่ามันเป็นสวิตช์เครือข่ายชั้น 2 เดียวนั่นหมายความว่าโดยไม่ต้องปรับเปลี่ยนที่อยู่ IP หรือการตั้งค่าอื่นๆกลุ่มของอุปกรณ์ที่ใช้ IP ที่ทํางานร่วมกันบนสวิตช์ Ethernet ง่ายๆ สามารถเชื่อมต่อกับวิทยุ MANET และดําเนินการใหม่ได้ ด้วยอิสระในการเคลื่อนไหวแบบไร้สายใหม่.
การจราจร Multicastส่งผลให้ระบบ MANET มีปัญหาพิเศษการสนับสนุน Multicast ที่นําไปใช้ในสวิตช์ชั้น 2 แบบมีสายพื้นฐาน คือการจําลองแพคเก็ต Multicast ที่เข้าสู่ท่าเรือหนึ่งบนท่าเรืออื่นๆตัวอย่างเช่น ถ้ากล้องวีดีโอ IP เชื่อมต่อกับพอร์ตหนึ่ง มันจะส่งวิดีโอของมันโดยใช้แพ็คเก็ตที่ติดป้ายว่ามูลติคาสต์จากนั้นคอมพิวเตอร์ที่เชื่อมต่อกับจุดอื่นๆ ของสวิตช์ สามารถเข้าถึงสายวีดีโอไร้สายได้วิธีการที่เรียบง่ายนี้ปรากฏว่าไม่ได้ทํางานดีมากในเครือข่ายไร้สายที่ทําหน้าที่เป็นสวิตช์ชั้น 2 เพราะอุปกรณ์หลายๆ ภายในเครือข่ายอาจไม่จําเป็นต้องเห็นและส่งมูลติคาสต์ไปยังอุปกรณ์ทั้งหมดอย่างตาบอด ทําให้ความจืดของเครือข่ายไร้สายที่จํากัดระบบ MANET ที่มีความก้าวหน้ากว่าจะสามารถปรับปรุงด้วยมือและ / หรืออัตโนมัติ โดยจํากัดการส่งมวลตัวกลางเพียงแค่อุปกรณ์ที่ต้องการกระแสมวลตัวกลางเฉพาะ
เครือข่ายหลายช่องทางis an advanced capability of some MANET systems which allows a network to utilize multiple RF channels or even multiple frequency bands within a network while still providing the plug and play functionality of a single Layer 2 switch. A simple example of the usefulness of this might be a scenario where soldiers have radios operating on one frequency while vehicles have radios not only operating on that frequency but also ones in a different bandแบนด์เพิ่มเติมนี้อาจมีพลังงานสูงขึ้นหรือแอนเทนเน่การเพิ่มสูงขึ้นเพื่อให้ความเร็วสูง ผืนหลัง ระหว่างยานอุปกรณ์วิทยุของทหารทุกคน สามารถสื่อสารกับวิทยุของทหารคนอื่นได้แต่ชั้นรองที่มีความถี่ที่แตกต่างกัน สามารถลดความจืดบนความถี่ของทหารและเพิ่มพื้นที่ที่ครอบคลุมโดยเครือข่าย
ความสามารถในการเชื่อมต่อ MANET ทั้งหมดนี้รวมกันเพื่อให้ความเชื่อมต่อความเร็วสูงอย่างแข็งแรงคล้ายกับสิ่งที่นําเสนอโดยระบบเครือข่าย 3G / 4G ที่ทันสมัยแต่ในฉากปฏิบัติการที่มีความสําคัญในภารกิจที่พื้นฐานไร้สายถาวรไม่มี.
