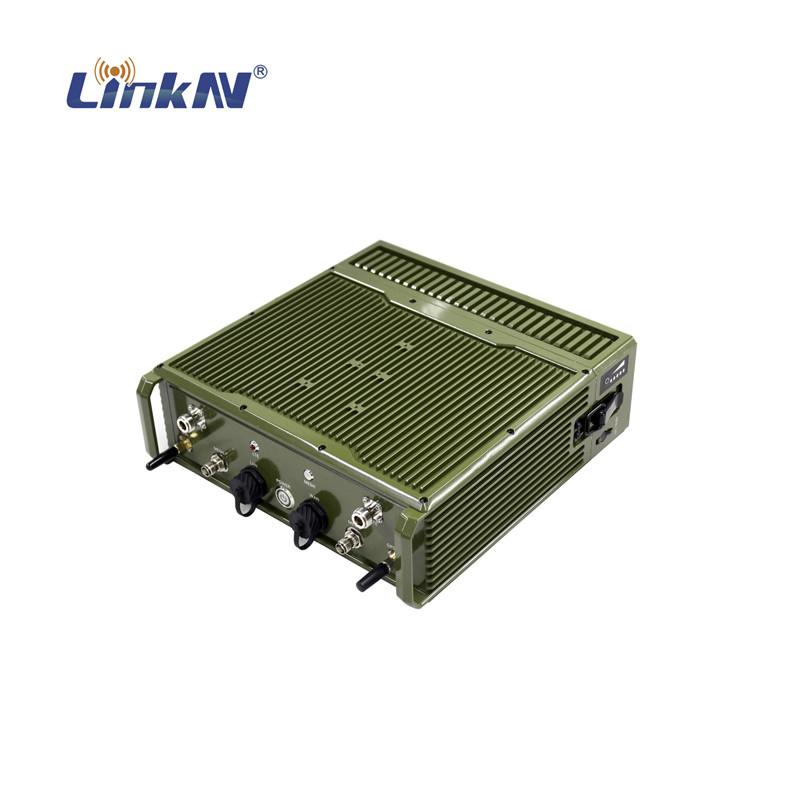

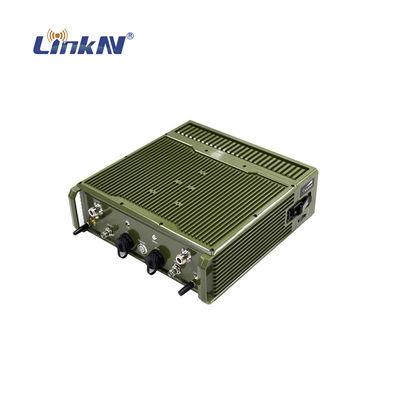

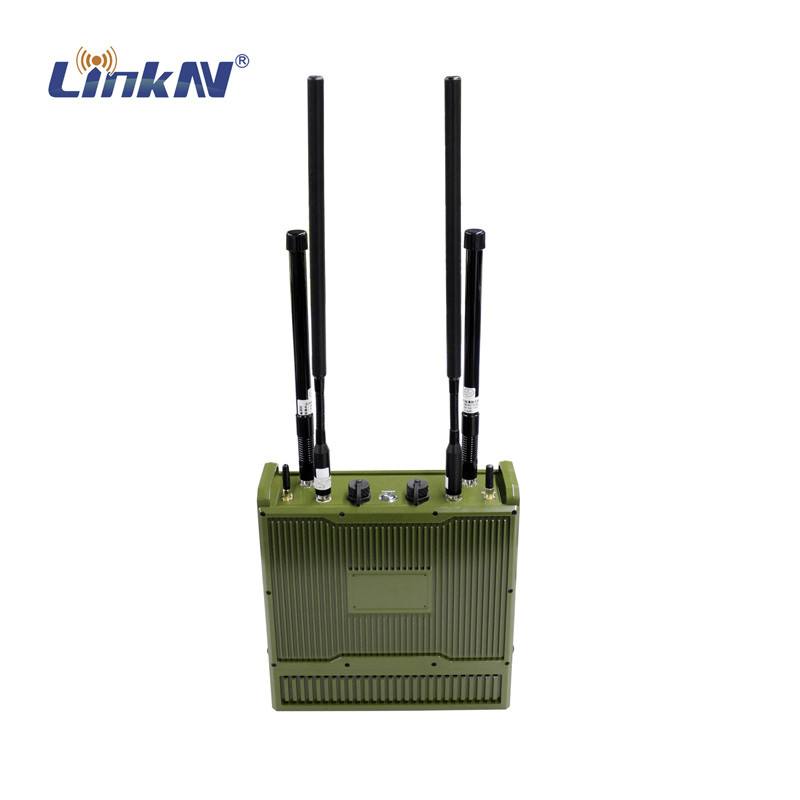

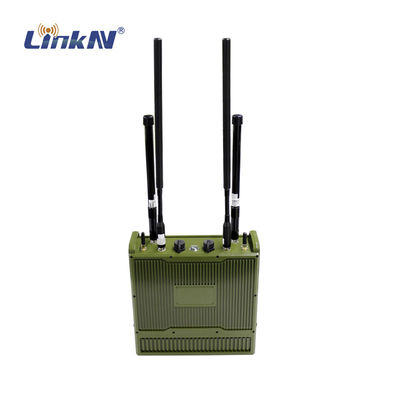

วิทยุ IP MESH ที่ทนทานผสานรวมสถานีฐาน 4G-LTE การเข้ารหัส AES256 พลังงานสูง 10W
บทนำ
MANET7903 เป็นวิทยุ 10W IP66 MESH พลังงานสูงที่รวมสถานีฐาน 4G LTE, GPS/BD และ 2.4G WIFIสามารถให้บริการเครือข่ายสาธารณะ 4G ครอบคลุมพื้นที่ฉุกเฉินและการเข้าถึงอินเทอร์เน็ตสำหรับโทรศัพท์มือถือโมดูล MESH ใช้สำหรับลิงก์แบ็คฮอลไร้สายของโมดูล 4G LTE เช่น เชื่อมต่อกับสถานีดาวเทียมแบบพกพาระยะไกลหรืออุปกรณ์ส่งสัญญาณเครือข่ายแกนหลักภาคพื้นดินพร้อมแบตเตอรี่แบบหัวเข็มขัดสำหรับเปลี่ยนได้ง่ายใช้ได้กับหลายสถานการณ์ เช่น การค้นหาและกู้ภัยฉุกเฉิน การควบคุมอัคคีภัย เป็นต้น
คุณสมบัติ
■แบนด์วิดธ์ MESH สูงถึง 82Mbp
■ ข้อมูลความเร็วสูงที่ใช้เทคโนโลยี 3GPP LTE
■ การออกแบบเบสแบนด์และความถี่วิทยุแบบบูรณาการ
■ การเข้ารหัส AES256 ความปลอดภัยสูง
■ ระบบการจัดการเครือข่ายที่ทรงพลัง
■ รองรับ 2.4G WiFi และ GPS/BD
■ การรับส่งข้อมูลแบบโปร่งใสแบบ Full IP duplex
■ เครือข่ายที่ยืดหยุ่นและการปรับใช้ที่รวดเร็ว
■ ดีไซน์ IP66 แบบทหารที่ทนทานสามระดับ
■ การใช้งานและการบำรุงรักษาที่สะดวก
■ อายุการใช้งานแบตเตอรี่สูงสุด 4 ชั่วโมง
ข้อมูลจำเพาะ
ลักษณะของตาข่าย | |
ความถี่เริ่มต้น | 1.4GHz (ปรับแต่ง 350MHz-4GHz) |
แบนด์วิดธ์ของช่อง | 2/5/10/20/40MHz |
RF Channel | 2T2R |
กำลังขับ | 40dBm (2x5W) |
WIFI | 2.4G/5.8G WIFI (2x100mw) |
ประเภทการมอดูเลต |
DSSS/CCK BPSK/QPSK OFDM BPSK/QPSK/16-QAM/64-QAM |
รับความไว Sen | -97dBm |
อัตราข้อมูล | สูงสุด 82Mbps |
ความสามารถของเครือข่าย | 9 ฮ็อพและไม่น้อยกว่า 64 โหนด |
เวลาในการตอบสนองของลิงก์ | 7ms |
การวางตำแหน่ง | GPS/BD |
กวาดความถี่ | ผ่านซอฟต์แวร์ |
การตรวจสอบประสิทธิภาพ | ผ่านซอฟต์แวร์ |
การเข้ารหัส | AES256 |
ลักษณะ LTE | |
อัตราปริมาณงานของผู้ใช้ | ดาวน์ลิงค์สูงสุด 90Mbps, อัปลิงค์ 45Mbps, ปิงล่าช้า ≤50ms |
LTE | สายสนทนา |
ลักษณะไฟฟ้า | |
แรงดันใช้งาน | DC 14.8V |
ความจุของแบตเตอรี่ | 18อา |
การใช้พลังงาน | ≤70W |
ลักษณะทางกายภาพ | |
น้ำหนัก | 8.5 กก. (พร้อมแบตเตอรี่) |
ขนาด | 310*300*100มม. |
IP Rating | IP66 |
อุณหภูมิการจัดเก็บ | -45℃~85℃ |
อุณหภูมิในการทำงาน | -40℃~65℃ |
ความชื้นในการทำงาน | 5%RH-95%RH (ไม่กลั่นตัว) |
ขนาด
คำอธิบายแผง
① อินเทอร์เฟซเสาอากาศ LTE-1
② ตัวบ่งชี้สถานะ LTE
③ ตัวแสดงสัญญาณ MESH
④ อินเทอร์เฟซเสาอากาศ LTE-2
⑤ อินเทอร์เฟซเสาอากาศ WIFI
⑥ อินเทอร์เฟซเสาอากาศ MESH-1
⑦ อินเตอร์เฟส LAN (RJ45)
⑧ ปุ่มกดเพาเวอร์
⑨ อินเทอร์เฟซ WAN (RJ45)
⑩ อินเทอร์เฟซเสาอากาศ MESH-2
⑪ อินเทอร์เฟซเสาอากาศ GPS/BD
⑫ พอร์ตชาร์จ
⑬ หัวเข็มขัดแบตเตอรี่
⑭ ไฟแสดงสถานะแบตเตอรี่
แผนภาพโทโพโลยี
■ ประเภทดาว
■ ประเภทตาข่าย
■ ประเภทสุ่ม
แอพลิเคชันสถานการณ์
ระบบ MANET คือกลุ่มอุปกรณ์เคลื่อนที่ (หรือหยุดนิ่งชั่วคราว) ที่ต้องการให้สามารถสตรีมเสียง ข้อมูล และวิดีโอระหว่างอุปกรณ์คู่ตามอำเภอใจที่ใช้อุปกรณ์อื่นเป็นรีเลย์เพื่อหลีกเลี่ยงความจำเป็นในโครงสร้างพื้นฐาน
มีเทคนิคมากมายที่ใช้เพื่อให้ความสามารถของ MANET แข็งแกร่ง รวมถึงสิ่งต่อไปนี้:
สร้างตัวเอง / รักษาตัวเองเป็นลักษณะสำคัญของระบบ MANETในเครือข่ายแบบเมชจริง วิทยุสามารถเข้าร่วมหรือออกจากเครือข่ายได้ตลอดเวลา และเครือข่ายจะปรับโทโพโลยีอย่างต่อเนื่องเมื่อโหนดเคลื่อนที่สัมพันธ์กันนี่แสดงถึงสถาปัตยกรรมแบบกระจายอำนาจโดยที่ไม่จำเป็นต้องมีวิทยุศูนย์กลาง "หลัก" ศูนย์กลางในการควบคุมเครือข่าย และการสื่อสารจะยังคงดำเนินต่อไปแม้ว่าโหนดหนึ่งหรือหลายโหนดจะสูญหาย
การปรับลิงค์คือความสามารถของวิทยุแต่ละตัวในการกำหนดค่าพารามิเตอร์การส่งอย่างเหมาะสม (กลุ่มดาว การเข้ารหัส FEC และเทคนิค MIMO) เพื่อเพิ่มอัตราข้อมูลและความทนทานของลิงก์ไปยังวิทยุอื่นๆ ที่สื่อสารด้วยวิทยุบางเครื่องอาจสื่อสารกับวิทยุอีกเครื่องหนึ่งที่อยู่ใกล้ๆ โดยใช้อัตราข้อมูลมากกว่า 50 Mbps ในขณะที่ใช้อัตราเพียง 2 Mbps เพื่อให้ลิงก์ที่มีประสิทธิภาพไปยังวิทยุที่อยู่ไกลออกไปมากอัตราเหล่านี้คืออัตราการระเบิดของแพ็กเก็ต ซึ่งการใช้การถ่ายต่อเนื่อง 50Mbps นั้นมีประโยชน์มาก แม้กระทั่งสำหรับสตรีมข้อมูลที่มีอัตราที่ต่ำกว่ามาก เนื่องจากจะทำให้เวลาออกอากาศของช่องสัญญาณว่างสำหรับโหนดอื่นในเครือข่ายที่จะใช้การมีอัตราการระเบิดข้อมูลที่มีศักยภาพสูงเป็นสิ่งสำคัญ เนื่องจากใช้เวลาออกอากาศน้อยลงสำหรับลิงก์ที่สั้นลง เวลาออกอากาศจะเหลือมากขึ้นเพื่อใช้การปรับและการเข้ารหัสที่ช้ากว่าและมีประสิทธิภาพมากขึ้นในลิงก์ที่อยู่ห่างไกล
การกำหนดเส้นทางแบบปรับได้เป็นกลไกในการพิจารณาว่าจะใช้เส้นทางรีเลย์ใดเมื่อจำเป็นต้องส่งกระแสข้อมูลระหว่างวิทยุคู่ที่กำหนดจำเป็นต้องสนับสนุนฟังก์ชันการรักษาตัวเองที่สร้างตัวเองขึ้นมาเองโดยการปรับแบบไดนามิกเพื่อใช้วิทยุทั้งหมดที่มีอยู่เป็นรีเลย์ที่มีศักยภาพและยืดหยุ่นต่อการสูญเสียวิทยุรีเลย์นอกจากนี้ยังต้องทำงานร่วมกับการปรับลิงก์ เนื่องจากการกำหนดเส้นทางที่เหมาะสมที่สุดสำหรับสตรีมข้อมูลต้องพิจารณาข้อมูลอื่นๆ ที่ไหลผ่านเครือข่าย ตลอดจนความจุแบบไดนามิกของแต่ละลิงก์ภายในเครือข่ายปัญหานี้ซับซ้อนและต้องการให้วิทยุทั้งหมดแบ่งปันข้อมูลเกี่ยวกับการรับส่งข้อมูลที่ไหลผ่านและความสามารถในการเชื่อมโยงจากแต่ละโหนดไปยังโหนดอื่นที่อยู่ใกล้เคียงการแบ่งปันข้อมูลนี้ต้องทำอย่างชาญฉลาดเพื่อไม่ให้ใช้ปริมาณงานเครือข่ายอันมีค่าที่มีอยู่มากเกินไป
เครือข่าย IP โปร่งใสหมายความว่าคอมพิวเตอร์มาตรฐาน กล้องวิดีโอ IP หรืออุปกรณ์อื่นๆ จำนวนเท่าใดก็ได้อาจเชื่อมต่อกับวิทยุเคลื่อนที่แต่ละเครื่อง และสื่อสารผ่านเครือข่ายแบบตาข่าย เหมือนกับว่าอุปกรณ์ทั้งหมดอยู่ในสำนักงานแห่งเดียวที่มีอีเทอร์เน็ตแบบมีสายมีหลายวิธีที่สามารถทำได้ภายใน MANETเพื่อให้เกิดความยืดหยุ่นและใช้งานง่ายที่สุด ทางเลือกที่ดีที่สุดคือให้เครือข่าย MANET ทั้งหมดปรากฏราวกับว่าเป็นสวิตช์เครือข่ายเลเยอร์ 2 ตัวเดียวซึ่งหมายความว่าหากไม่มีการกำหนดค่าที่อยู่ IP หรือการตั้งค่าอื่นๆ ใหม่ กลุ่มของอุปกรณ์ที่ใช้ IP ที่ทำงานร่วมกันบนสวิตช์อีเทอร์เน็ตแบบธรรมดาสามารถเชื่อมต่อกับวิทยุ MANET และกลับมาทำงานได้ด้วยเสรีภาพใหม่ในการเคลื่อนย้ายแบบไร้สาย
การรับส่งข้อมูลแบบหลายผู้รับนำเสนอชุดของความท้าทายที่ไม่ซ้ำกันสำหรับระบบ MANETการสนับสนุนมัลติคาสต์ที่ใช้ในสวิตช์เลเยอร์ 2 แบบมีสายพื้นฐานคือการจำลองแพ็กเก็ตมัลติคาสต์ที่เข้ามาในพอร์ตหนึ่งบนพอร์ตอื่นๆ ทั้งหมดตัวอย่างเช่น หากกล้องวิดีโอ IP เชื่อมต่อกับพอร์ตหนึ่ง มันจะส่งวิดีโอโดยใช้แพ็กเก็ตที่แท็กเป็นมัลติคาสต์จากนั้นคอมพิวเตอร์ที่ต่อสายเข้ากับพอร์ตอื่นๆ ของสวิตช์ก็สามารถเชื่อมต่อกับสตรีมวิดีโอแบบไร้สายได้วิธีง่ายๆ นี้กลับกลายเป็นว่าทำงานได้ไม่ดีนักในเครือข่ายไร้สายที่ทำหน้าที่เป็นสวิตช์ Layer 2 เนื่องจากอุปกรณ์จำนวนมากในเครือข่ายอาจไม่จำเป็นต้องเห็นมัลติคาสต์เฉพาะ และส่งมัลติคาสต์ไปยังอุปกรณ์ทั้งหมดโดยสุ่มสี่สุ่มห้า จึงมีการรับส่งข้อมูลที่จำกัดของ เครือข่ายไร้สายโดยไม่จำเป็นระบบ MANET ที่ล้ำหน้ากว่านั้นอนุญาตให้ปรับให้เหมาะสมแบบแมนนวลและ/หรือแบบอัตโนมัติ โดยจำกัดการส่งมัลติคาสต์ไว้เฉพาะอุปกรณ์ที่ต้องการสตรีมมัลติคาสต์โดยเฉพาะ
เครือข่ายหลายช่องทางเป็นความสามารถขั้นสูงของระบบ MANET บางระบบ ซึ่งช่วยให้เครือข่ายใช้ช่องสัญญาณ RF หลายช่อง หรือแม้แต่ย่านความถี่หลายแถบภายในเครือข่าย ในขณะที่ยังคงให้ฟังก์ชันการทำงานแบบพลักแอนด์เพลย์ของสวิตช์ Layer 2 ตัวเดียวตัวอย่างง่ายๆ ของประโยชน์ของสิ่งนี้อาจเป็นสถานการณ์สมมติที่ทหารใช้วิทยุในความถี่เดียว ในขณะที่ยานพาหนะมีวิทยุไม่เพียงทำงานที่ความถี่นั้น แต่ยังใช้คลื่นความถี่อื่นด้วยแถบความถี่เพิ่มเติมนี้อาจมีกำลังสูงกว่าหรือเสาอากาศรับสัญญาณที่สูงกว่าเพื่อให้ชั้น "กระดูกสันหลัง" ความเร็วสูงระหว่างยานพาหนะอุปกรณ์วิทยุของทหารคนใดก็ได้สามารถสื่อสารกับวิทยุของทหารคนอื่น ๆ ได้ แต่เลเยอร์รองบนความถี่ที่แตกต่างกันสามารถลดความแออัดของความถี่ของทหารและเพิ่มพื้นที่ที่ครอบคลุมโดยเครือข่าย
ความสามารถด้านเครือข่ายของ MANET ทั้งหมดเหล่านี้รวมกันเพื่อให้การเชื่อมต่อความเร็วสูงที่แข็งแกร่งคล้ายกับที่นำเสนอโดยเครือข่าย 3G/4G ที่ทันสมัย แต่ในสถานการณ์การทำงานที่สำคัญต่อภารกิจซึ่งไม่มีโครงสร้างพื้นฐานไร้สายแบบถาวร
